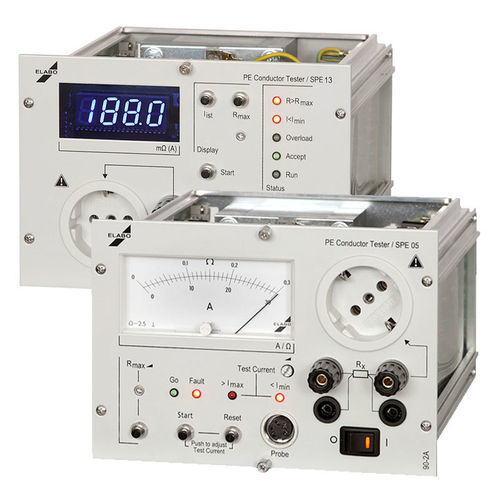

Rack-Milliohmmeter 90 series

tragbarmit niedrigem Widerstand

Präsentation
Die Prüfung der Schutzleiterverbindung bei Schutzklasse‑I‑Geräten ist essenziell für die Bedienersicherheit. Der Nachweis der Wirksamkeit der Schutzleiterverbindung zwischen Netzanschluss und allen berührbaren leitfähigen Gehäuseteilen verhindert gefährliche Spannungspotentiale und sorgt dafür, dass vorgeschaltete Sicherungselemente bei Gehäuseschluss das Gerät vom Netz trennen können.

Messprinzip
Aus einer PELV‑Stromquelle (typisch 6 VAC oder 12 VAC Leerlaufspannung) wird ein Prüfstrom vom Schutzleiteranschluss zu allen berührbaren Metallteilen geführt. Aus dem Spannungsabfall und dem fließenden Strom wird der Widerstand berechnet. Aufgrund der geringen Prüfspannung sind keine zusätzlichen Sicherheitsmaßnahmen erforderlich.

Varianten / Gerätegruppen

• Schutzleiterwiderstandsprüfgeräte 90-2A / 90-2B — Messbereich: 0–300 mΩ
• Schutzleiterwiderstandsprüfgerät 90-4F — Messbereich: 350 mΩ
• Schutzleiterwiderstandsprüfgerät 90-4G — Messbereich: 200 mΩ

Formfaktoren
Die Geräte sind als Komplettgehäuse für mobilen Einsatz oder als Einschubvariante zur Integration in Prüfgeräteschränke verfügbar, sodass Prüfstationen modular aufgebaut und erweitert werden können.

Einsatzgebiete
Typische Anwendungsbereiche sind Haushaltsgeräte, Medizinprodukte, Konsumgeräte sowie allgemeiner Maschinen‑ und Anlagenbau. Die Messung dient als Nachweis der dauerhaften Verbindung des Schutzleiters und als zentrale Sicherheitsprüfung vor Inbetriebnahme bzw. nach Wartungsarbeiten.

Wichtige Hinweise
Typische Grenzwerte liegen häufig im Bereich von ca. 100–200 mΩ, können jedoch je nach Produkt‑ und Normanforderung variieren. Bei der Auswahl des Prüfgerätes sind Messbereich, Prüfspannung und Prüfstrom zu berücksichtigen.

Charakteristika / technische Spezifikationen

• Prüfspannung (variantenabhängig): 6 VAC / 10 VAC / 12 VAC
• Messbereich (variantenabhängig): 0–300 mΩ / 200 mΩ / 350 mΩ
• Prüfstrom (variantenabhängig): bis 25 A (z. B. 25 A oder 10–25 A je nach Modell)
• Messprinzip: Stromeinspeisung (PE) → Messung des Spannungsabfalls → Berechnung des Widerstands
• Ausführungen: mobiles Gehäuse (komplett) oder Einschubvariante für Prüfgeräteschrank
• Anwendungsbereiche: Schutzklasse I Geräte (Haushalt, Medizin, Konsum, Maschinenbau)
