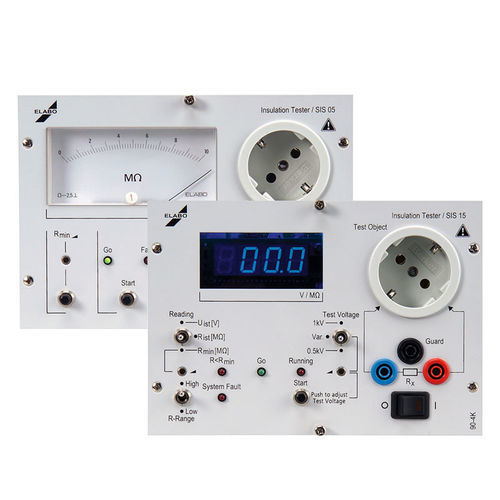

Isolationsprüfgerät 90-4K

halbautomatischvollautomatischfür isolator

Kurzbeschreibung
Ein Isolationswiderstandsmessgerät setzt die Leitungen eines Gerätes unter Spannung, um den Isolationswiderstand zu prüfen. Je höher der gemessene Isolationswiderstand in Ohm, desto besser gilt die Isolierung. Die Messung bewertet den reinen Wirkwiderstandsanteil einer Isolierung und dient der Sicherheit von Betriebsmitteln und elektrischen Geräten.

Funktion und Bedeutung
Isolationsprüfungen werden typischerweise mit Gleichspannung (häufig 500 V DC) zwischen aktiven und nicht-aktiven Teilen des Prüfobjekts durchgeführt. Die Messung ist besonders wichtig bei Geräten der Schutzklasse II (da diese keinen Schutzleiter haben), aber wird auch für Geräte der Schutzklasse I angewendet. Isolationsfehler können zu Kriechströmen und lebensgefährlichen Situationen führen, daher sind Prüfungen vor Inverkehrbringen sowie bei Wiederholungsprüfungen essenziell.

Anwendungsbereiche

• Werkstatt, Service, Wartung und Instandhaltung
• Labor und Materialprüfung (z. B. Isolierstoffe, Solarindustrie)
• Serienproduktion und Prüffelder
• Einzelplatzprüfungen ebenso wie Teil- oder Vollautomatisierte Prüfsysteme

Produktübersicht (Auszug)

• Isolationswiderstandsgeräte 90-2E — 500 VDC
• Isolationswiderstandsgeräte 90-4K — 500…550 VDC / 500…1000 VDC

Einsatzszenarien & Besonderheiten
Die Prüfgeräte von bott sind für flexible Einsatzszenarien ausgelegt: als Einzelplatzlösungen oder als modulare Bausteine in teil- bzw. vollautomatisierten Prüfsystemen. Geräte werden in Grundversionen auf typische Anwendungsfälle zugeschnitten und lassen sich mittels Zubehör an geänderte bzw. erweiterte Anforderungen anpassen (z. B. Automatisierung, Integration in Prüflinien).

Caractéristiques / spécifications techniques

• Prüfspannung: üblicherweise 500 V DC (je nach Modell auch erweiterte Spannungsbereiche, z. B. 500…1000 V DC)
• Typische Messaufgabe: Bestimmung des Wirkwiderstandsanteils der Isolierung (Isolationswiderstand)
• Geltende Grenzwerte: vielfach im Bereich 1 … 100 MΩ (abhängig von Anwendung und Norm)
• Anwendbarkeit: Prüfungen an Geräten der Schutzklasse I und II; besonders relevant für Schutzklasse II
• Einsatzorte: Werkstatt, Labor, Produktion, Materialprüfung
• Systemeinsatz: Einsetzbar als Einzelgerät oder in teil-/vollautomatisierten Prüfsystemen; modular erweiterbar durch Zubehör
• Messprinzip: Hochohmige Messtechnik zur Erfassung von Isolationswiderständen
