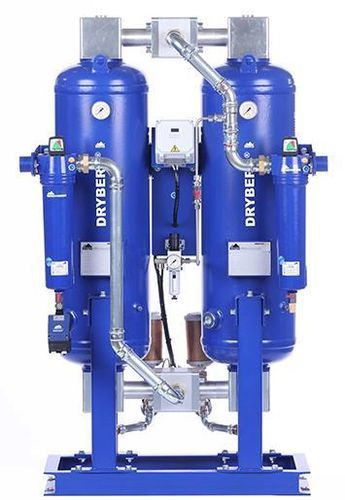

Drucklufttrockner durch Adsorption DRYBERG® AD1200

durch kaltregenerierende Adsorptiondurch Adsorptiondurch kaltregenerierende Adsorption

Produktinformationen
Die Adsorptionstrockner DRYBERG® AD1200 sind für die kontinuierliche Abscheidung von Wasserdampf aus Druckluft zur Absenkung des Drucktaupunktes ausgelegt. Die AD-Baureihe besteht aus zwei Adsorptionssäulen mit dreifachen Betten, einer Steuerung mit LCD-Anzeige, Ventilen und Manometern zur Umschaltung und Überwachung, einer Stützkonstruktion sowie passenden Filtergehäusen mit den erforderlichen Filterelementen. Die Adsorption erfolgt unter Druck in einer Säule, während die andere Säule mit einem Anteil bereits getrockneter Druckluft bei Umgebungsdruck regeneriert wird.

Funktion / Regeneration
Sobald die Adsorptionssäule einen definierten Sättigungsgrad erreicht, erfolgt die Kolonnenumschaltung und die Adsorption läuft in der zweiten Säule weiter, ohne dass am Ausgang des Trockners Druckabfall auftritt. Die Regeneration wird durch Dekompression eines kleinen Teils der getrockneten Druckluft erreicht: Die Expansion macht diese Spülluft extrem trocken und sie dient der Regeneration des Adsorbens.

Merkmale / Komponenten

• Twin-Tower-Bauweise mit zwei Adsorptionssäulen und dreifachen Betten
• Trocknungssubstrat in Kartuschen in jeder Säule
• Steuerung mit LCD-Display für automatische Umschaltung und Statusanzeigen
• Umschaltventile und Manometer zur Betriebsüberwachung
• Stützkonstruktion und passende Filtergehäuse mit erforderlichen Filterelementen

Technische Daten (Tabelle)
Kapazität* [m3/m]: 20
Kapazität* [m3/h]: 1200
Anschluss [inch]: 2"
Maße (AxBxCxD) [mm]: 2298x1173x1243x900
Gewicht [kg]: 890

Taupunkt - Korrekturfaktoren
Betriebstemperatur (°C): -25 | -40 | -70
Korrekturfaktoren: 1.1 | 1 | 0.7

Elektrische und sonstige Daten
Spannung, Frequenz: 230V, 50Hz
Energieverbrauch: <60 W
Schutzart: IP 65
Filter (Einlass): Superfein - 0.01 µm
Filter (Auslass): Staubfilter - 1 µm
Eingang für Standby: standard

Hinweis
*Berechnet bei 1 bar (abs.) und 20 °C bei 7 bar g Betriebsdruck und 35 °C Eintrittstemperatur der Druckluft (gesättigter Zustand).
