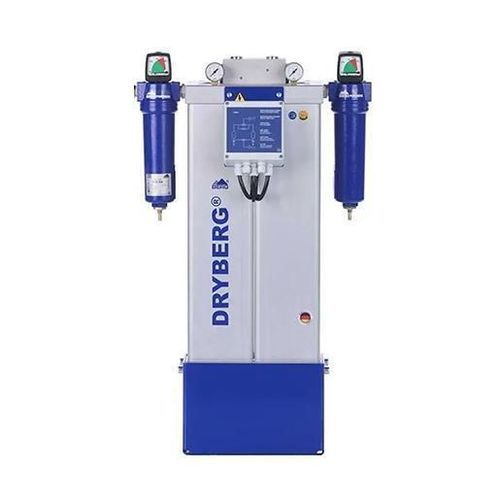

Drucklufttrockner durch Adsorption DRYBERG® AD30

durch kaltregenerierende Adsorptiondurch Adsorptiondurch kaltregenerierende Adsorption

Produktinformationen
Adsorptionstrockner DRYBERG® AD30 zum Trennen von Wasserdampf aus der Druckluft und zur Absenkung des Taupunkts. Das Gerät verfügt über ein Multiport‑Manifold für flexible Ein‑/Auslassorientierung, vormontierte Adsorbent‑Kartuschen für horizontale oder vertikale Montage (20 Konfigurationsoptionen) sowie Multispannungsfähigkeit für weltweiten Anschluss.

Wesentliche Merkmale

• Kompakter, heizungsfreier Adsorptionstrockner für kleine Druckluftanlagen.
• Multiport‑Manifold für flexible Ein‑/Auslasskonfiguration (horizontale und vertikale Montage; 20 Optionen).
• Vormontierte Adsorbent‑Kartuschen für vereinfachte Handhabung und Austausch.
• Multispannungs‑Elektrik für direkten Anschluss an Standardnetze.
• Ausgelegt zur Senkung des Taupunkts; Aktivkohleversionen in größeren Modellen verfügbar.

Technische Daten (Zusammenfassung)
Kapazität* [m3/m]: 0,33
Nennkapazität* [m3/h]: 30
Anschluss [Zoll]: 1/2"
Abmessungen (AxBxC) [mm]: 675 x 310 x 290
Gewicht [kg]: 28
Volumenstrombereich [m3/h]: 10,2 - 119
Betriebsdruck [bar]: 4 - 16
Umgebungstemperatur [°C]: 1,5 - 50

Betriebsdruck / Eintrittstemperatur Matrix
Betriebsdruck (bar g): 4 5 6 7 8 9 10 11 12 13 14 15 16
Eintritts‑Temp. 35°C: 0,6 0,7 0,8 1,0 1,1 1,2 1,3 1,5 1,5 1,6 1,6 1,7 1,7
Eintritts‑Temp. 40°C: 0,5 0,6 0,7 0,8 0,9 1,1 1,2 1,3 1,4 1,5 1,6 1,7 1,7
Eintritts‑Temp. 45°C: 0,4 0,5 0,5 0,6 0,7 0,8 0,9 1,0 1,0 1,1 1,2 1,3 1,4
Eintritts‑Temp. 50°C: 0,3 0,4 0,4 0,5 0,6 0,6 0,6 0,7 0,8 0,9 0,9 1,0 1,1

Hinweise
Die DRYBERG® AD‑Serie arbeitet nach dem regenerativen Adsorptionsprinzip mit vorgefüllten Adsorbent‑Kartuschen; ein kleiner Anteil bereits getrockneter Druckluft wird zur Purge‑Regeneration verwendet. Das Konzept ermöglicht die kontinuierliche Trennung von Feuchtigkeit zur Erzielung niedriger Taupunkte ohne zusätzliche Heizelemente.

Technische Spezifikationen

• Modellfamilie: DRYBERG® AD (kalt regenerierte, heizungsfreie Adsorptionstrockner)
• Nennkapazität (AD30): 30 m3/h (0,33 m3/m)
• Anschlussgröße: 1/2"
• Abmessungen (AxBxC): 675 x 310 x 290 mm
• Gewicht: 28 kg
• Volumenstrombereich: 10,2 - 119 m3/h
• Betriebsdruckbereich: 4 – 16 bar g
• Umgebungstemperaturbereich: 1,5 – 50 °C
• Installation: horizontal oder vertikal (Multiport ermöglicht Umkonfiguration Eingang/Ausgang)
• Elektrik: Multispannungsfähigkeit für weltweiten Anschluss
