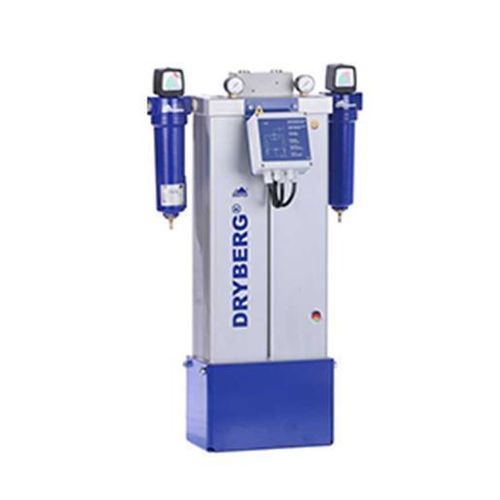

Drucklufttrockner durch Adsorption DRYBERG® AD55

Produktinformationen
Adsorptionstrockner DRYBERG® AD55, installiert zwischen Kompressor und Behälter zur Sammlung und Ableitung von Kondensat (Wasser und Öl) sowie zur Abkühlung der aus dem Kompressor austretenden Druckluft. Am Ausgang steht trockene Druckluft zur Verfügung, die für pneumatische Geräte geeignet ist.

Was leistet ein Drucklufttrockner?
Der Adsorptionstrockner verwendet ein adsorbierendes Material zur Entfernung von Feuchtigkeit aus der Druckluft. Das Verfahren arbeitet im zyklischen Zwei-Säulen-System: Eine Säule adsorbiert unter Druck, während die andere regeneriert wird, wodurch eine kontinuierliche Versorgung mit trockener Luft bei minimalem Druckverlust am Auslass gewährleistet ist.

Technische Daten (Zusammenfassung)
Kapazität* [m3/m]: 0,83
Kapazität* [m3/h]: 55
Anschluss [inch]: 1/2"
Abmessungen (AxBxC) [mm]: 875 x 281 x 92
Gewicht [kg]: 36
Volumenstrombereich [m3/h]: 10,2 - 119
Betriebsdruck [bar]: 4 - 16
Umgebungstemperatur [°C]: 1,5 - 50

Berechnet bei
Berechnet bei 1 bar (abs.) und 20°C, bei 7 bar g Betriebsdruck und 35°C Eintrittstemperatur der Druckluft (gesättigter Zustand).

Betriebsdruck (bar g) / Einlasstemperatur - Taupunkttabelle (Auszug)
Betriebsdruck (bar g): 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16
Einlasstemperatur 35°C: 0,6 | 0,7 | 0,8 | 1 | 1,1 | 1,2 | 1,3 | 1,5 | 1,5 | 1,6 | 1,6 | 1,7 | 1,7
Einlasstemperatur 40°C: 0,5 | 0,6 | 0,7 | 0,8 | 0,9 | 1,1 | 1,2 | 1,3 | 1,4 | 1,5 | 1,6 | 1,7 | 1,7
Einlasstemperatur 45°C: 0,4 | 0,5 | 0,5 | 0,6 | 0,7 | 0,8 | 0,9 | 1,0 | 1,0 | 1,1 | 1,2 | 1,3 | 1,4
>45°C: 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0

Verfügbarkeit
Verfügbar, Lieferzeit: ca. 3-4 Wochen.

Merkmale / Technische Spezifikationen

• Modell: DRYBERG® AD55
• Nennleistung: 55 m3/h
• Standardkapazität: 0,83 m3/m
• Volumenstrombereich: 10,2 – 119 m3/h
• Betriebsdruck: 4 – 16 bar
• Umgebungstemperatur: 1,5 – 50 °C
• Anschluss: 1/2"
• Abmessungen (AxBxC): 875 x 281 x 92 mm
• Gewicht: 36 kg
• Berechnungshinweis: Leistung berechnet bei 1 bar (abs.), 20 °C, 7 bar g und 35 °C Eintritt
