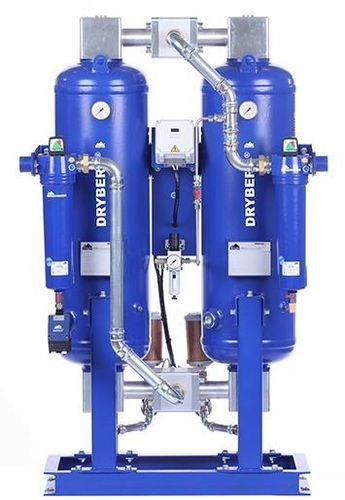

Drucklufttrockner durch Adsorption DRYBERG® AD210

durch kaltregenerierende Adsorptiondurch Adsorptiondurch kaltregenerierende Adsorption

Produktübersicht
Adsorptionstrockner DRYBERG® AD210

Betriebsprinzip
Sobald der Regenerationsprozess eines Behälters abgeschlossen ist, wird durch Schließen der Spülventile der Druck im Behälter wieder aufgebaut. Nach Erreichen des Betriebsdrucks wird der Luftstrom auf das frisch regenerierte Gefäß umgeschaltet. Im frisch regenerierten Gefäß beginnt die Adsorption, während das andere Gefäß in seinen Regenerationszyklus eintritt.

Ausführliche Beschreibung

• Die Adsorptionstrockner DRYBERG (Baureihe AD) sind für die kontinuierliche Abtrennung von Wasserdampf aus Druckluft zur Senkung des Drucktaupunkts ausgelegt.
• Zwei-Säulen-Aufbau mit Adsorbentbetten, Umschaltventilsystem und Steuerung mit Display.
• Die Regeneration des Adsorbens erfolgt mittels eines Teils des bereits getrockneten Druckluftstroms (Spülverfahren) nach Dekompression.
• Optionale Filterausführungen: Einlass-Superfeinfilter 0,01 µm und Auslass-Staubfilter 1 µm (je nach Ausführung).

Technische Daten und Berechnungsbedingungen
Kapazität* [m3/m]: 3,5
Kapazität* [m3/h]: 210
Anschluss [Zoll]: 1"
Abmessungen (H x B x T x P) [mm]: 1543 x 853 x 745 x 650
Gewicht [kg]: 212

Berechnet bei 1 bar (abs.) und 20°C für einen Betriebsdruck von 7 bar g und einer Drucklufteintrittstemperatur von 35°C (gesättigter Zustand).

Taupunkt — Korrekturfaktoren
Betriebstemperatur (°C) / Korrekturfaktoren: -25 → 1,1 ; -40 → 1 ; -70 → 0,7

Stromversorgung und Verbrauch
Spannung, Frequenz: 230 V, 50 Hz
Energieverbrauch: < 60 W
Schutzklasse: IP 65
Filter (Einlass): Superfein - 0,01 µm
Filter (Auslass): Staubfilter - 1 µm
Eingang für Standby: Standard

Betriebliche Hinweise

• Das Gerät ist so ausgelegt, dass beim Umschalten der Säulen kein nennenswerter Druckabfall am Auslauf auftritt.
• Die Regeneration erfolgt teilweise bei Umgebungsdruck unter Nutzung eines Anteils bereits getrockneter Druckluft.

Eigenschaften / technische Spezifikationen

• Modell: DRYBERG® AD210
• Produktnummer (SKU): 1010770210
• Kapazität*: 3,5 m3/m (210 m3/h)
• Anschluss: 1"
• Abmessungen (H x B x T x P): 1543 x 853 x 745 x 650 mm
• Gewicht (Technische Tabelle): 212 kg
• Gewicht (Meta-Angabe auf Seite): 220 kg
• Spannung / Frequenz: 230 V, 50 Hz
• Energieverbrauch: < 60 W
• Schutzklasse: IP 65
• Filtration: Einlass superfein 0,01 µm; Auslass 1 µm
• Drucktaupunkt (angegebene Bedingungen): Werte und Korrekturfaktoren vorhanden
• Berechnungsbedingungen: basierend auf 1 bar (abs.) und 20°C; Betriebsdruck 7 bar g und Einlasstemperatur 35°C
