Drucklufttrockner durch Adsorption DRYBERG® AD40

durch Adsorptiondurch kaltregenerierende AdsorptionBlowerventil

Produktinformation

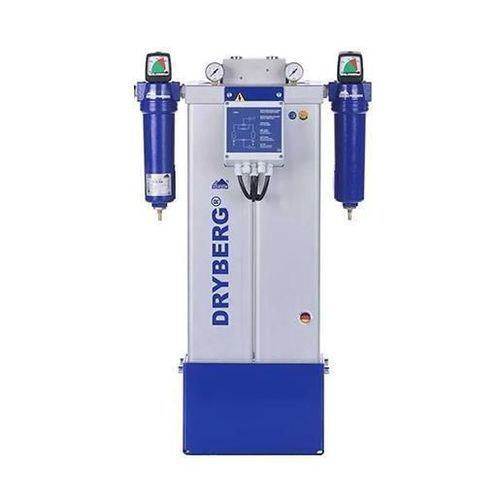

Adsorptionstrockner DRYBERG® AD40

Funktion
Der Drucklufttrockner wird zwischen dem Kompressor und der nachgelagerten Anlage installiert. Er sammelt und entfernt Kondensate (Wasser und Öl) und kühlt die vom Kompressor kommende Druckluft, um trockene Druckluft für pneumatische Werkzeuge und Anlagen bereitzustellen und feuchtigkeitsbedingte Schäden zu vermeiden.

Detaillierte Beschreibung
Der DRYBERG® AD40 ist ein kompakter Adsorptionstrockner für kleine Druckluftanlagen. Die Trocknung erfolgt in einer mit Adsorbens gefüllten Säule, während die zweite Säule regeneriert wird. Die Regeneration erfolgt durch Dekompression eines Teils der bereits getrockneten Luft, sodass das Trockenmittel ohne nennenswerten Druckabfall am Ausgang regeneriert werden kann.

Technische Daten (Auszug)
Kapazität* [m3/m]: 0,58
Kapazität* [m3/h]: 40
Anschluss [Zoll]: 1/2"
Abmessungen (LxBxH) [mm]: 775 x 281 x 92
Gewicht [kg]: 33
Volumenstrombereich [m3/h]: 10,2 - 119
Betriebsdruck [bar]: 4 - 16
Umgebungstemperatur [°C]: 1,5 - 50

Leistung in Abhängigkeit von Druck und Temperatur (Auszug)
Betriebsdruck (bar g): 4 5 6 7 8 9 10 11 12 13 14 15 16
Einlasstemperatur 35 °C: 0,6 0,7 0,8 1,0 1,1 1,2 1,3 1,5 1,5 1,6 1,6 1,7 1,7
Einlasstemperatur 40 °C: 0,5 0,6 0,7 0,8 0,9 1,1 1,2 1,3 1,4 1,5 1,6 1,7 1,7
Einlasstemperatur 45 °C: 0,4 0,5 0,5 0,6 0,7 0,8 0,9 1,0 1,0 1,1 1,2 1,3 1,4
(Werte berechnet bei 1 bar (abs.) und 20 °C bei 7 bar g Betriebsdruck und 35 °C Einlasstemperatur — gesättigter Zustand.)

Eigenschaften / technische Spezifikationen

• Typ: Adsorptionstrockner (kompakt)
• Modell: DRYBERG® AD40
• Kapazität*: 0,58 m3/m (40 m3/h)
• Anschluss: 1/2"
• Abmessungen (LxBxH): 775 x 281 x 92 mm
• Gewicht: 33 kg
• Volumenstrombereich: 10,2 - 119 m3/h
• Betriebsdruck: 4 - 16 bar
• Umgebungstemperatur: 1,5 - 50 °C
• Berechnungsbedingungen: bei 1 bar (abs.) und 20 °C, Referenz: 7 bar g Betriebsdruck, 35 °C Eintrittstemperatur
• Hersteller: BERG Kompressoren GmbH
• Produktnummer / SKU: 1010770040
