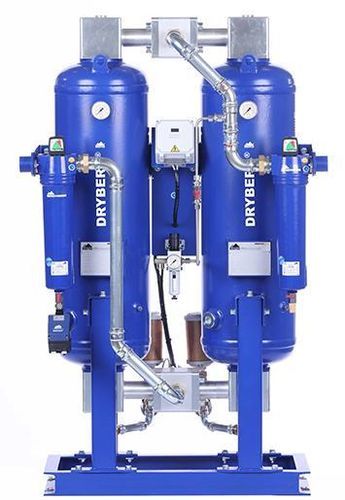

Drucklufttrockner durch Adsorption DRYBERG® AD150

durch Adsorptiondurch kaltregenerierende Adsorption

Produktinformation
Adsorptionstrockner DRYBERG® AD150 zur kontinuierlichen Entfernung von Wasserdampf aus Druckluft zur Absenkung des Drucktaupunktes.

Beschreibung
Der AD‑Trockner besteht aus zwei Säulen mit dreifachen Adsorbentbetten, einer integrierten Steuerung mit LCD‑Display, Umschaltventilen, Manometern, Stützrahmen und speziellen Filtergehäusen. Die Adsorption findet unter Druck in der aktiven Säule statt, während die zweite Säule mit einem Anteil bereits getrockneter, dekomprimierter Druckluft bei Umgebungsdruck regeneriert wird.

Prozess / Betrieb

• Zwei‑Säulen‑Prinzip (Doppel‑Turm) mit wechselndem Betrieb
• Eine Säule adsorbiert unter Druck, die andere wird durch einen dekomprimierten Spülstrom regeneriert
• Automatische Säulenumschaltung für kontinuierliche Trocknung ohne Druckabfall am Ausgang
• Integrierte Steuerung mit LCD zur Zyklusüberwachung und Parametereinstellung

Technische Daten
Kapazität* [m3/m] : 2,5
Kapazität* [m3/h] : 150
Anschluss [inch] : 1"
Abmessungen (A×B×C×D) [mm] : 1304 × 853 × 745 × 650
Gewicht [kg] : 174

Taupunkt - Korrekturfaktoren
Betriebstemperatur (°C) : -25 | -40 | -70
Korrekturfaktoren : 1,1 | 1 | 0,7

Elektrische / Filter / Mechanische Daten
Spannung, Frequenz : 230 V, 50 Hz
Leistungsaufnahme : <60 W
Schutzart : IP65
Filter (Einlass) : Superfein - 0,01 µm
Filter (Auslauf) : Staubfilter - 1 µm
Eingang für Standby : standard

Downloads / Handbücher
Bedienungsanleitung verfügbar für AD150‑1200 und Steuergerät (siehe Produkt‑Downloads).

Caractéristiques / spécifications techniques

• Modell: DRYBERG® AD150
• Funktion: Kontinuierliche Entfernung von Wasserdampf aus Druckluft mittels regenerativer Adsorption
• Ausführung: Doppel‑Turm Adsorptionstrockner mit dreifachen Betten pro Säule
• Steuerung: LCD‑Display, integrierte Ventile und Manometer
• Kapazität: 2,5 m3/m (150 m3/h) — Berechnungsbedingungen siehe Hinweis
• Anschluss: 1"
• Abmessungen: 1304 × 853 × 745 × 650 mm
• Gewicht: 174 kg
• Netzanschluss: 230 V / 50 Hz
• Leistungsaufnahme: <60 W
• Schutzklasse: IP65
• Einlassfilter: Superfein 0,01 µm
• Auslassfilter: Staubfilter 1 µm
• Betriebsprinzip: Druckadsorption mit Regeneration durch dekomprimierte Spülluft
• Hinweis: Kapazität berechnet bei 1 bar (abs.) und 20°C für 7 bar g Betriebsdruck und 35°C Eintrittstemperatur (gesättigter Zustand)
