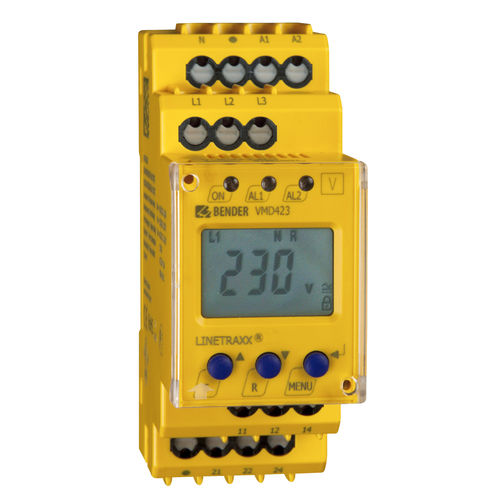

Unterspannungs-Überwachungsrelais LINETRA ® VMD42 series

ÜberspannungFrequenzPhasenfolge

Produktbeschreibung
Die LINETRAXX® VMD423-Serie umfasst dreiphasige Spannungs- und Frequenzüberwachungsrelais zur Überwachung des Einspeisepunkts von dezentralen Erzeugungsanlagen (>30 kW). Messungen erfolgen direkt im Niederspannungsnetz oder über Spannungswandler (100 V) am Einspeisepunkt in Mittelspannung. Erfasst werden Unter-/Überspannung, Unter-/Überfrequenz, Asymmetrie, Phasenausfall und Phasenfolge. Bei Überschreiten eingestellter Grenzwerte schaltet ein Alarmrelais in ≤ 80 ms; Überspannung wird als Mittelwert über 10 Minuten bewertet. VMD423 benötigt eine separate Versorgung, VMD423H wird aus dem überwachten System gespeist.

Unbedenklichkeitsbescheinigungen

• DIN V VDE V 0126-1-1:2006-02 (je nach Land)
• EN 50438:2007 (wo anwendbar)
• Nationale Zulassungen: C10/11 (Belgien), ENEL-Richtlinien etc.

Merkmale

• Varianten: VMD423 mit separater Versorgung; VMD423H netzgespeist
• Überwachung: Unter-/Überspannung (10-min Mittelwert), Unter-/Überfrequenz in 3(N)AC 0…500 V
• Erkennung von Asymmetrie, Phasenausfall und Phasenfolge
• Einstellbare Anlauf-, Ansprech- und Rückfallverzögerungen; einstellbare Schalthysterese
• Effektivwertmessung (AC + DC) und multifunktionales LC-Display
• Zwei unabhängige Alarmrelais (Wechsler); wählbares Ruhe-/Arbeitsstrom- und Fehlerspeicherverhalten
• LED-Anzeigen: Betrieb, Alarm1, Alarm2; interne Test/Reset-Taste
• Passwortschutz für Einstellungen; plombierbare Klarsichtabdeckung; permanente Selbstüberwachung
• Federklemmen oder Schraubklemmen je nach Ausführung; 2-Modul-Gehäuse (36 mm); RoHS-konform

Anwendungen

• Überwachung automatischer Schaltpunkte zwischen netzparallelen Eigenerzeugungsanlagen und dem öffentlichen Niederspannungsnetz
• Netzanschluss und Konformität nach DIN V VDE V 0126-1-1, EN 50438 und nationalen Vorgaben
• Geeignet für PV-Anlagen, BHKW, Wind- und Wasserkraft sowie andere dezentrale Erzeuger

Varianten
Typ | Versorgungsspannung U_S* | Netznennspannung U_n* | Ansprechwert | Art.-Nr.*
VMD423-D-1 | DC 9,6…94 V / AC 16…72 V, 15…460 Hz | 3(N)AC 0…500 V, 40…65 Hz | AC 10…500 V | B73010020 / B93010020
VMD423-D-2 | DC 70…300 V / AC 70…300 V, 15…460 Hz | 3(N)AC 0…500 V, 40…65 Hz | AC 10…500 V | B73010021 / B93010021
VMD423H-D-3 | U_n (selbstversorgend) | 3(N)AC 0…500 V, 40…65 Hz | AC 70…500 V | B73010022 / B93010022
(* Absolutwerte. B7… = Federklemme / B9… = Schraubklemme)

Optionales Zubehör
Typ | Art.-Nr.
Montageclip für Schraubmontage (je Gerät 1 Stk.) | B98060008
Einbaurahmen XM420 | B990994

Downloads (Auswahl)

• Konformitätserklärungen und Zertifikate
• Datenblätter, Handbücher und Quickstarts
• Ausschreibungstexte sowie UKCA/CE-Erklärungen

Technische Spezifikationen

• Messgrößen: Dreiphasenspannungen (Effektivwerte), Frequenz, Asymmetrie, Phasenfolge, Phasenausfall
• Messbereich Spannung: AC 0…500 V
• Frequenzbereich: 40…65 Hz
• Überspannungsüberwachung: Mittelwert über 10 Minuten; Relaisauslösung ≤ 80 ms
• Ausgänge: zwei getrennte Alarmrelais (Wechsler)
• Benutzerfunktionen: einstellbare Verzögerungen und Hysterese; Passwortschutz; Test/Reset
• Anzeigen: LC-Display, LEDs; Messwertspeicher
• Anschlüsse: Feder- oder Schraubklemmen; Gehäuse 2 Module 36 mm
• Konformität: RoHS und nationale Zertifikate
