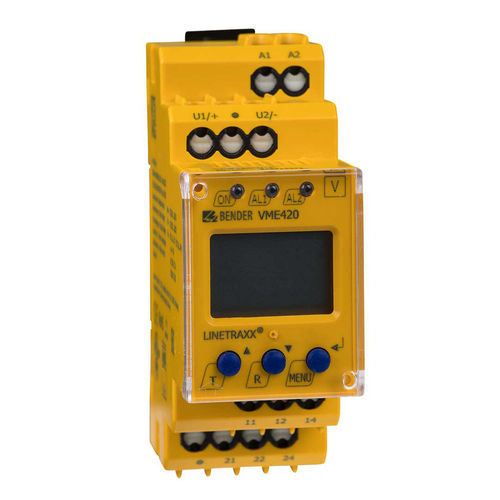

Unterspannungs-Überwachungsrelais LINETRA ® VME420 series

ÜberspannungFrequenz1NO/NF

Kurzbeschreibung
Die Serie LINETRAXX® VME420 umfasst multifunktionale Spannungs‑/Frequenzüberwachungsrelais zur Erfassung von Unterspannung, Überspannung und Frequenz in AC‑ und DC‑Systemen mit externer Versorgung. Spannungen werden als Effektivwerte (RMS) gemessen und der aktuelle Messwert permanent auf einem multifunktionalen LC‑Display angezeigt. Der Auslösewert wird im Messwertspeicher abgelegt. Einstellbare Verzögerungszeiten und Schalthysterese ermöglichen die Anpassung an anlagenspezifische Anlaufphasen und kurzzeitige Schwankungen.

Merkmale

• Überwachung von AC/DC‑Systemen für Unter‑/Überspannung und Frequenz im Bereich 0…300 V
• Wählbare Überwachungsfunktionen: <U, >U, <f, >f (Fenster- und Grenzwertüberwachung)
• Einstellbare Anlauf-, Ansprech‑ und Rückfallverzögerungen
• Einstellbare Schalthysterese
• Effektivwertmessung (AC + DC)
• Digitale Messwertanzeige über multifunktionales LC‑Display
• Messwertspeicher für den auslösenden Wert
• Preset‑Funktion zur automatischen Grundeinstellung
• LED‑Anzeige: Betrieb, Alarm 1, Alarm 2

Funktionale Details
Das Gerät benötigt eine externe Versorgungsspannung. Es bietet permanente Selbstüberwachung, eine interne Test/Reset‑Taste sowie Passwortschutz für Geräteeinstellungen. Zwei getrennte Alarmrelais (jeweils 1 Wechselkontakt) sind vorhanden; N/O‑ oder N/C‑Betrieb sowie das Verhalten des Fehlerspeichers sind wählbar. Eine plombierbare Klarsichtabdeckung erhöht die Sicherheit.

Anwendungen

• Spannungs‑ und Frequenzüberwachung von einphasigen Maschinen und Anlagen
• Erdschlussüberwachung über Spannungswandler in Mittelspannungsnetzen
• Überwachung von Batterieanlagen
• Schalten von Anlagen bei definierten Spannungswerten

Varianten (Auszug)
Typ | Versorgungsspannung U_S* | Netznennspannung U_n* | Art.-Nr.
VME420‑D‑1 | DC 9,6 V…94 V / AC 16…72 V, 15…460 Hz | AC/DC 0…300 V / 15…460 Hz | B73010001 / B93010001
VME420‑D‑2 | DC 70…300 V / AC 70…300 V, 15…460 Hz | AC/DC 0…300 V / 15…460 Hz | B73010002 / B93010002
* absolute Werte; ** (B7… = Federklemme / B9… = Schraubklemme)

Optionales Zubehör

• Montageclip für Schraubmontage (1 Stk. pro Gerät)
• Einbaurahmen XM420

Technische Spezifikationen

• Messbereich Netzspannung: AC/DC 0…300 V
• Frequenzmessbereich: 15…460 Hz
• Versorgungsspannung (je nach Variante): VME420‑D‑1: DC 9,6…94 V / AC 16…72 V; VME420‑D‑2: DC 70…300 V / AC 70…300 V (15…460 Hz)
• Ausgänge: Zwei getrennte Alarmrelais, je 1 Wechsler
• Messwertspeicher für Auslösewert
• LC‑Display zur permanenten Messwertanzeige
• Einstellbare Verzögerungen: Anlauf, Ansprache, Rückfall
• Einstellbare Schalthysterese
• Passwortschutz für Geräteeinstellung
• Preset‑Funktion, permanente Selbstüberwachung, interne Test/Reset‑Taste
• Plombierbare Klarsichtabdeckung
• Gehäuse: 2‑Module (36 mm)
• Anschlüsse: Federklemme (B7…) bzw. Schraubklemme (B9…)
• RoHS‑konform
