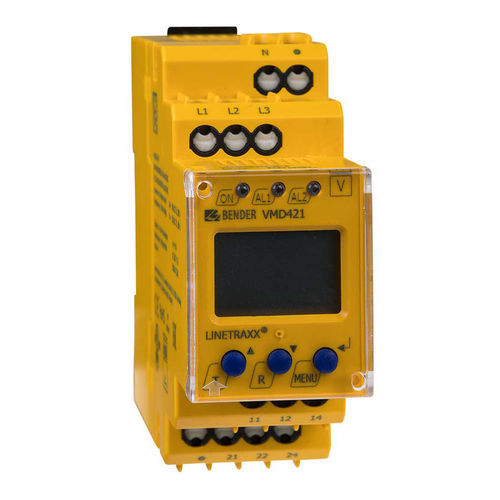

Überspannungs-Überwachungsrelais LINETRA ® VMD421H series

FrequenzPhasenfolgePhasenungleichgewicht

Produktübersicht
Der LINETRAXX® VMD421H ist ein multifunktionales Spannungsüberwachungsrelais für 3(N)AC‑Systeme. Es überwacht Unterspannung, Überspannung, Frequenz und die Spannung zwischen zwei Schwellen (Fensterfunktion). Die Spannungen werden als Effektivwerte (r.m.s.) gemessen und der aktuelle Messwert wird permanent auf dem LC‑Display angezeigt. Das Gerät wird aus dem zu überwachenden System gespeist und verfügt über einen internen Energiespeicher.

Merkmale

• Überwachung von Unter‑/Überspannung, Frequenz und Fensterfunktion in 3(N)AC‑Systemen (70…500 V; Varianten 70…500/288 V)
• Versorgung aus dem überwachten System (ohne externe Versorgung) mit integriertem Energiespeicher
• Effektivwertmessung (r.m.s., AC + DC Komponenten)
• Einstellbare Anlauf‑, Ansprech‑ und Rückfallverzögerung
• Einstellbare Schalthysterese
• Wählbare Überwachungsfunktionen: <U, >U, <f, >f
• Preset‑Funktion zur automatischen Grundparametrierung

Anzeigen und Bedienelemente

• Multifunktionales LC‑Display mit permanenter Messwertanzeige
• LEDs: Power On, Alarm 1, Alarm 2
• Messwertspeicher für Auslösewert
• Permanente Selbstüberwachung
• Interne Test/Reset‑Taste
• Passwortschutz für Geräteeinstellungen

Ausgänge / Mechanik / Anschlüsse

• Zwei getrennte Alarmrelais, jeweils 1 Wechsler (SPDT)
• Wählbares Ruhe‑/Arbeitsstrom‑ und Fehlerspeicherverhalten
• Plombierbare Klarsichtabdeckung
• 2‑Modul‑Gehäuse (36 mm)
• Federklemmen (pro Anschluss zwei Klemmen); Schraubklemmen‑Varianten sind in den Artikeln referenziert
• RoHS‑konform

Anwendungen

• Überwachung von spannungsempfindlichen Maschinen und Anlagen
• Automatisches Ein‑/Ausschalten von Anlagen bei definierten Spannungswerten
• Überwachung von Not‑ und Ersatzstromversorgungen
• Überwachung der Versorgungsspannung ortsveränderlicher Verbraucher
• Schutz von Drehstrommotoren gegen Phasenausfall und Phasenumkehr
• Schutz von Transformatoren durch Erkennung asymmetrischer Belastung

Varianten (Tabelle)
Typ | Netznennspannung U_n* | Ansprechwert | Art.-Nr.**
VMD421H-D-3 | 3(N)AC 70…500 V, 15…460 Hz | AC 70…500 V | B73010007 / B93010007

Optionales Zubehör (Tabelle)
Bezeichnung | Art.-Nr.
Montageclip für Schraubmontage (je Gerät 1 Stck.) | B98060008
Einbaurahmen XM420 | B990994

Downloads (Dokumente)

• UKCA - VMx42x (Declaration; VMx42x family)
• VMD421 - Ausschreibungstexte (RTF, EN)
• VMD421H - Bedienungsanleitung (PDF, EN)
• VMD421H - Datenblatt (PDF, EN)
• VMD421H - Quickstarts (PDF, EN/DE)
• VMx42x - CE‑Konformitätserklärungen (PDF)

Technische Daten / Spezifikationen

• Messbereich: AC 70…500 V (3(N)AC, 15…460 Hz)
• Überwachungsfunktionen: <U, >U, <f, >f, Fensterfunktion
• Messung: Effektivwertmessung (r.m.s., AC + DC)
• Anzeige: Multifunktionales LC‑Display mit permanentem Messwert
• Versorgung: Aus dem zu überwachenden System mit internem Energiespeicher
• Verzögerungen: Einstellbare Anlauf‑, Ansprech‑ und Rückfallverzögerung
• Ausgänge: 2 Alarmrelais, je 1 Wechsler
• Betriebsarten: N/C oder N/O wählbar; Fehlerspeicher wählbar
• Anzeigeelemente: Power On, Alarm 1, Alarm 2 LEDs
• Sicherheit: Permanente Selbstüberwachung; interne Test/Reset‑Taste; Passwortschutz
• Gehäuse/Anschlüsse: 2‑Module (36 mm); Federklemmen (pro Anschluss zwei Klemmen)
• Konformität: RoHS; CE/UKCA‑Dokumente für VMx42x‑Familie
• Artikelnummern: B73010007, B93010007
• Hinweise: * absolute Werte; ** B7… = Federklemme / B9… = Schraubklemme
