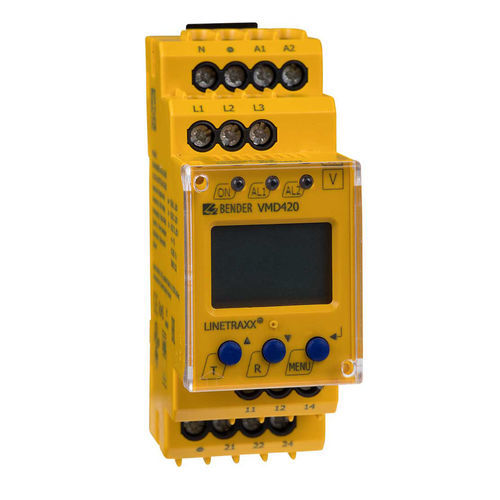

Spannungsüberwachungsrelais LINETRAXX® VMD420

für Phasen-AsymetrieUnterspannungPhasenfolge

Übersicht
Das multifunktionale Spannungsüberwachungsrelais LINETRAXX® VMD420 überwacht Frequenz, Unterspannung, Überspannung sowie Spannungen zwischen zwei Schwellwerten (Fensterfunktion) in 3(N)AC-Systemen. Die Spannungen werden als Effektivwerte (r.m.s.) gemessen. Der aktuelle Messwert wird permanent auf dem LC-Display angezeigt. Der Messwert, der zum Auslösen des Alarmrelais geführt hat, wird gespeichert. Einstellbare Verzögerungszeiten erlauben die Anpassung an anlagenspezifische Bedingungen. Das Gerät benötigt eine externe Versorgungsspannung.

Merkmale

• Überwachung Unterspannung, Überspannung und Frequenz für 3(N)AC 0…500 V
• Wählbare Überwachungsfunktionen: <U, >U, <f, >f (Fenster- und Grenzfunktion)
• Überwachung von Asymmetrie, Phasenausfall und Phasenfolge
• Einstellbare Anlauf-, Ansprech- und Rückfallverzögerung
• Einstellbare Schalthysterese
• Effektivwertmessung (AC)
• Digitale Messwertanzeige über multifunktionales LC-Display; LEDs für Betrieb, Alarm 1, Alarm 2
• Messwertspeicher für Betriebswert; Preset-Funktion zur Grundparametrierung
• Permanente Selbstüberwachung und interner Test/Reset-Taster
• Zwei getrennte Alarmrelais (je 1 Wechsler); Ruhe-/Arbeitsstrom und Fehlerspeicherverhalten wählbar
• Plombierbare Klarsichtabdeckung; 2‑Modul‑Gehäuse (36 mm)
• RoHS-konform

Anwendungen

• Überwachung spannungsempfindlicher Maschinen und Anlagen
• Automatisches Ein-/Ausschalten bei definierten Spannungswerten
• Überwachung von Not- und Ersatzstromversorgungen
• Überwachung der Anschlussversorgung ortsveränderlicher Verbraucher
• Schutz von Drehstrommotoren gegen Phasenausfall und Phasenfolgefehler
• Schutz von Transformatoren durch Erkennung asymmetrischer Belastungen

Varianten
Typ | Versorgungsspannung Us* | Netznennspannung Un* | Art.-Nr.**
VMD420-D-1 | AC 16…72 V / DC 9,6…94 V, 15…460 Hz | 3(N)AC 0…500 V / 288 V, 15…460 Hz | B73010005 / B93010005
VMD420-D-2 | AC/DC 70…300 V, 15…460 Hz | 3(N)AC 0…500 V / 288 V, 15…460 Hz | B73010006 / B93010006

Optionales Zubehör
Bezeichnung | Art.-Nr.
Montageclip für Schraubmontage (je Gerät 1 Stk. erforderlich) | B98060008
Einbaurahmen XM420 | B990994

Technische Daten

• Modellname: LINETRAXX® VMD420
• Messung: Effektivwerte (r.m.s.)
• Messbereich Netzspannung: 3(N)AC 0…500 V; Anzeige der Systemfrequenz
• Versorgungsspannung: variantenspezifisch (siehe Varianten)
• Frequenzbereich: 15…460 Hz
• Ausgänge: zwei getrennte Alarmrelais, je 1 Wechsler
• Konfigurierbares Verhalten: Ruhestrom/Arbeitsstrom und Fehlerspeicher wählbar
• Einstellfunktionen: Überwachungsfunktionen, Schalthysterese, Verzögerungszeiten einstellbar
• Anzeige/LEDs: multifunktionales LC-Display; LEDs Betrieb, Alarm 1, Alarm 2
• Speicher/Test: Messwertspeicher; interner Test/Reset; permanente Selbstüberwachung
• Sicherheit: Passwortschutz; plombierbare Klarsichtabdeckung
• Gehäuse: 2‑Modul (36 mm)
• Konformität: RoHS
• Benötigt externe Versorgungsspannung
