Unterspannungs-Überwachungsrelais LINETRA ® VME421H series

ÜberspannungFrequenz1NO/NF

Kurzbeschreibung

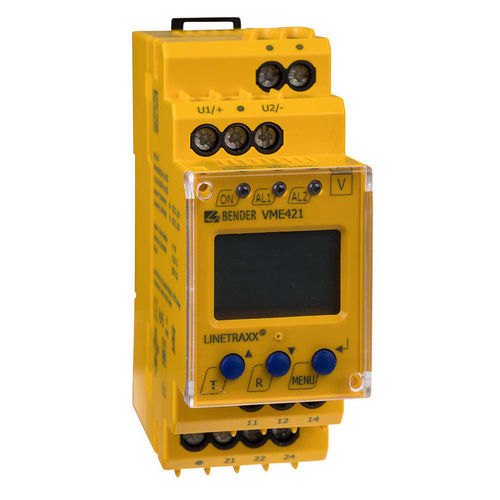

Der LINETRAXX® VME421H ist ein kompaktes Spannungs‑ und Frequenzüberwachungsrelais für AC‑ und DC‑Systeme. Es überwacht Unterspannung, Überspannung, Frequenz und Fensterfunktionen und misst Spannungen als Effektivwerte. Das Gerät entnimmt seine Versorgung dem überwachten System und verfügt über einen internen Energiespeicher für kurzzeitige Ausfälle.

Merkmale

• Überwachung Unterspannung, Überspannung, Frequenz und Fensterfunktion (wählbare Funktionen: <U, >U, <f, >f)
• Effektivwertmessung (AC + DC)
• Permanente digitale Messwertanzeige auf multifunktionalem LC‑Display; Messwertspeicher für Auslösewert
• Einstellbare Anlauf‑, Ansprech‑ und Rückfallverzögerung; einstellbare Schalthysterese
• Versorgung aus dem überwachten System; integrierter Energiespeicher (keine externe Hilfsversorgung erforderlich)
• Zwei unabhängige Alarmrelais (je 1 Wechsler)
• Passwortschutz für Einstellungen und Preset‑Funktion für Basisparametrierung

Zusätzliche Merkmale / Aufbau

• LEDs: Betrieb, Alarm 1, Alarm 2
• Messwertspeicher für Auslösewert
• Permanente Selbstüberwachung und interne Test/Reset‑Taste
• Wählbares Ruhe-/Arbeitsstromverhalten und Fehlerspeicherverhalten
• Plombierbare Klarsichtabdeckung; 2‑Modul‑Gehäuse (36 mm)
• Federklemme (je Anschluss zwei Klemmen)
• RoHS‑konform

Anwendungen

• Spannungs‑ und Frequenzüberwachung von einphasigen Maschinen und Anlagen
• Erdschlussüberwachung in Mittelspannungsnetzen über Spannungswandler
• Überwachung von Batterieanlagen
• Automatisches Ein/Abschalten von Geräten bei definierten Spannungsschwellen

Varianten
VME421H‑D‑1 | Netznennspannung: DC/AC 9,6…150 V, 15…46 Hz (Ansprechwert: AC/DC 9,6…150 V) | Art.-Nr.: B73010003 / B93010003
VME421H‑D‑2 | Netznennspannung: DC/AC 70…300 V, 15…460 Hz (Ansprechwert: AC/DC 70…300 V) | Art.-Nr.: B73010004 / B93010004

Optionales Zubehör

• Montageclip für Schraubmontage (je Gerät 1 Stk.): Art.-Nr. B98060008

Downloads (verfügbare Dokumente)
Quickstart (VME421H); Handbuch (VME421H); Datenblatt (VME421H); Serien‑Konformitätserklärungen (VMx42x) — CE/UKCA

Technische Daten / Spezifikationen

• Überwachungsfunktionen: <U, >U, <f, >f, Fensterfunktion
• Messung: Effektivwert (RMS) für AC + DC
• Anzeige: Multifunktionales LC‑Display mit Messwertspeicher
• Versorgung: aus dem zu überwachenden System mit internem Energiespeicher
• Ausgänge: 2 separate Alarmrelais, jeweils 1 Wechsler
• Einstellmöglichkeiten: Verzögerungen, Schalthysterese
• Anschlusstechnik: Federklemme (2 Klemmen pro Anschluss)
• Mechanik: 2‑Modul‑Gehäuse (36 mm), plombierbare Klarsichtabdeckung
• Anzeigeelemente: LEDs Betrieb / Alarm 1 / Alarm 2
• Konformität: RoHS
