Spannungsschutzrelais LINETRAXX® VMD460-NA

FrequenzPhasenAC/DC

Produktübersicht

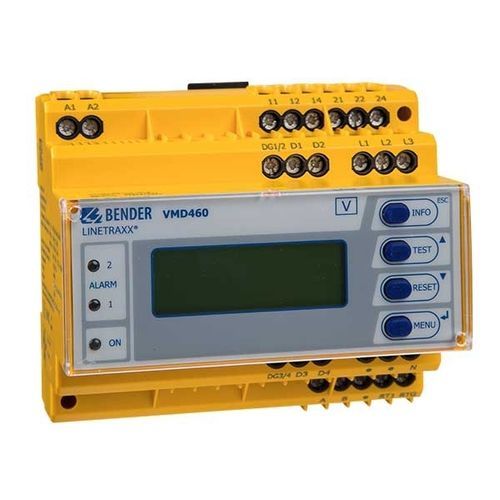

Der LINETRAXX® VMD460-NA ist ein externer Netz- und Anlagenschutz zur automatischen Trennung von Erzeugungsanlagen vom öffentlichen Netz über Kuppelschalter. Spannung und Frequenz werden kontinuierlich überwacht, aktuelle Messwerte auf dem beleuchteten Grafik-LC-Display dargestellt und Auslöseereignisse protokolliert. Das Gerät ist multifunktional und für länderspezifische Netzanforderungen parametrierbar.

Wesentliche Funktionen

• Voreingestellte Grundprogramme für länderspezifische Normen (z. B. G99/G98, VDE-AR-N 4105)
• Inselnetzerkennung: df/dt (ROCOF) und Vektorsprung-Erkennung
• Permanente Überwachung von Strang- und Außenleiterspannung
• Überwachung des Kuppelschalters konfigurierbar (NC/NO/off); einfehlersicheres Design
• RS-485 Schnittstelle für Datenaustausch und Parametrierung
• Fernabschaltung über Rundsteuersignalempfänger (ripple control)
• Testfunktionen: Abschaltzeit-Test und Prüftaste für Auslösekreis
• Beleuchtetes Grafik-LC-Display; Sprachauswahl (DE/EN/IT)
• Passwortschutz für Einstellungen; plombierbares Gehäuse
• Ereignisspeicher: letzte 300 Netzfehler mit Zeitstempel (Echtzeituhr)

Anwendungen

• Zentraler Netz- und Anlagenschutz (z. B. VDE-AR-N 4105)
• Schutz der Entkopplung von netzparallelen Erzeugungsanlagen
• Interface Protection nach nationalen/internationalen Empfehlungen (EREC G99/G59/G83, CEI 0-21)
• Universell einsetzbar für sicheres Netzentkoppeln verteilter Erzeugung

Zulassungen / Zertifikate

• VDE-AR-N 4105
• VDE-AR-N 4110
• BDEW-Richtlinien
• G99 / G98 / G59 / G83
• CEI 0-21
• DIN V VDE V 0126-1-1

Varianten
Typ | Versorgungsspannung U_S | Art.-Nr.
VMD460-NA-D-2 | AC/DC 100…240 V | B93010045

Technische Daten

• Gerätetyp / Handelsname: LINETRAXX® VMD460-NA
• Versorgungsspannung (Variante): AC/DC 100…240 V (VMD460-NA-D-2)
• Funktion: externer Netz- und Anlagenschutz zur Trennung über Kuppelschalter
• Erkennungsverfahren: ROCOF (df/dt) und Vektorsprung
• Überwachung: Strang- und Außenleiterspannung
• Schnittstellen: RS-485 für Datenaustausch/Parametrierung; Rundsteuersignalempfänger für Fernabschaltung
• Ereignisspeicher: letzte 300 Netzfehler mit Zeitstempel (RTC)
• Betrieb: beleuchtetes Grafik-LC-Display; Sprachauswahl DE/EN/IT
• Sicherheit: Passwortschutz für Einstellungen; plombierbares Gehäuse
• Zuverlässigkeit: einfehlersicheres Design; konfigurierbare Überwachung des Kuppelschalters (NC/NO/off)
