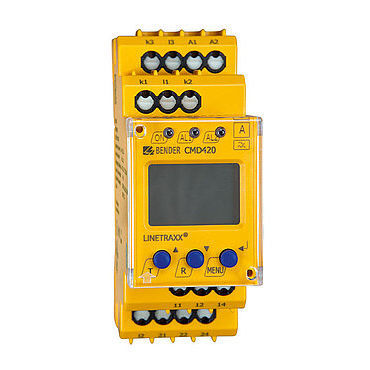

Überstrom-Überwachungsrelais LINETRAXX® CMD420/CMD421

Unterstromeinphasigdreiphasig

Die Stromüberwachungsgeräte CMD420/421 überwachen AC-Ströme mittels drei Messeingängen auf Überstrom, Unterstrom oder Unter- und Überstrom (Fensterfunktion). Die Ströme werden als Effektivwerte (AC) gemessen. Die aktuellen Messwerte werden permanent auf dem LC-Display angezeigt. Der jeweilige Messkanal kann per Auf- bzw. Ab-Taste ausgewählt werden. Die zum Schalten der Alarmrelais führenden Messwerte werden gespeichert. Durch einstellbare Verzögerungszeiten können anlagenspezifische Eigenschaften berücksichtigt werden z.B. gerätebedingte Einschaltströme, kurzzeitige Stromänderungen usw. Zur Messung müssen drei Standard-Stromwandler an das entsprechende CMD420/421 angeschlossen werden. Das Übersetzungsverhältnis „n“ der Stromwandler (n = x/1A bzw. n = x/5A) ist bis zu einem Faktor von n = 2000 einstellbar. Mittels des Faktors „n“ wird dann der gemessene Strom in den tatsächlichen Anlagenstrom umgerechnet und im Display angezeigt. Die Ströme können aus einem 3-phasigen Netz oder aus drei verschiedenen einphasigen Netzen stammen. Die Serie CMD420/421 benötigt eine separate Versorgungsspannung. Merkmale Unter- oder Überstromüberwachung in AC-Netzen mit Vor- und Hauptalarm oder Stromüberwachung mit Festerfunktion Stromüberwachung mittels Stromwandler, je nach Ausführung geeignet für Standardwandler x/1 A, x/5 A Mittels Übersetzungsfaktor n anpassbar an sämtliche Standard-Stromwandler x/1 A, x/5 A Anlauf-, Ansprech- und Rückfallverzögerung einstellbar Einstellbare Schalthysterese Effektivwertmessung AC Digitale Messwertanzeige über multifunktionales LC-Display LEDs für Betrieb, Alarm 1, Alarm 2
