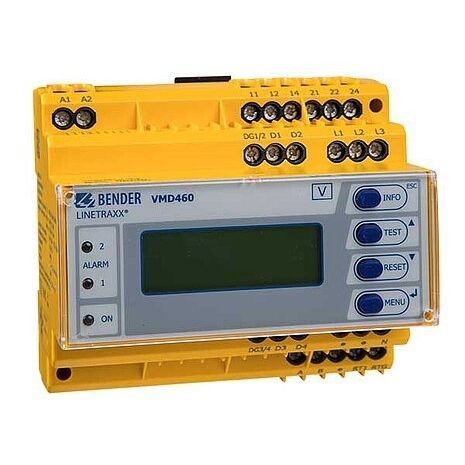

Spannungsüberwachungsrelais LINETRAXX® VMD460-NA

Frequenzfür DIN-SchieneRS485

Netz- und Anlagenschutz mit voreingestellten Grundprogrammen für länderspezifische Normen und Richtlinien. VDE-AR-N 4105:2018-11 VDE-AR-N 4110:2023-09 G99/1-4:2019 G98/1-4:2019 Inselnetzerkennung df/dt (ROCOF) Vektorsprung Schnittstelle RS-485 (Datenaustausch/Parametrierung) Permanente Überwachung der Strang- und Außenleiterspannung Fernabschaltung über Rundsteuersignalempfänger Das VMD460-NA ist ein externer Netz- und Anlagenschutz (NA-Schutz), der die Verbindung zwischen dem öffentlichen Netz und der Erzeugungsanlage bei Grenzwertverletzungen durch Ansteuern von Kuppelschaltern trennt. Befinden sich Spannungs- und Frequenzmesswerte außerhalb von normativ geforderten Schwellwerten, schalten die Relais des VMD460-NA. Das VMD460-NA ist multifunktional einstellbar. Die aktuellen Messwerte werden permanent auf dem LC-Display angezeigt. Die zum Schalten der Relais führenden Messwerte werden gespeichert. Das VMD460-NA entspricht den neuen Bedingungen und Forderungen der Anwendungsregel VDE-AR-N 4105:2018-11 für die Einspreisung in das Niederspannungsnetz. Merkmale Einfache Inbetriebnahme durch voreingestellte Grundprogramme für länderspezifische Normen und Richtlinien. VDE-AR-N 4105:2018-11 VDE-AR-N 4110:2018-11 und VDE-AR-N 4110:2023-09 G99/1-4:2019 G98/1-4:2019 Einfehlersicherheit Überwachung der angeschlossenen Kuppelschalter (konfigurierbar: NC/NO/off) Inselnetzerkennung df/dt (ROCOF) Vektorsprung Schnittstelle RS-485 (Datenaustausch/Parametrierung) Testfunktion zur Ermittlung der Abschaltzeit Prüftaste für den Auslösekreis Abrufbarkeit der letzten 300 Netzfehler mit Zeitstempel/Echtzeituhr Permanente Überwachung der Strang- und Außenleiterspannung
