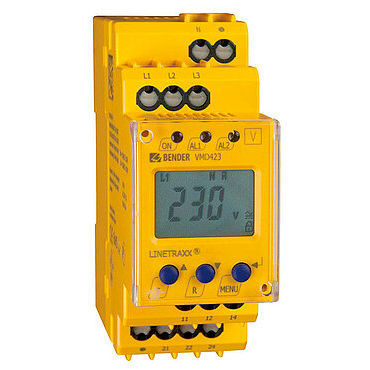

Frequenzüberwachungsrelais LINETRAXX® VMD423/VMD423H

Phasenfolgefür PhasenverlustPhasenungleichgewicht

Bei der Einspeisung in das öffentliche Niederspannungsnetz ist eine Spannungs- und Fre­quenzüberwachung zur Netzentkopplung von Eigenerzeugungsanlagen > 30 kW (z. B. BHKWs, Wind-, Wasserkraft- und Photovoltaikanlagen) nach DIN V VDE V 0126-1-1 Pflicht. Die dreiphasigen Spannungs- und Frequenzüberwachungsrelais der Serie VMD423 überwachen an der Einspeisung permanent die Spannung und Frequenz im öffentlichen Netz. Bei der Einspeisung in das Mittelspannungsnetz werden die Ausgangsspannungen und Frequenzen der Spannungswandler (100 V) gemessen. Sie schalten bei Über- bzw. Unterschreiten von Grenz­werten innerhalb von ≤ 80 ms ein Alarmrelais (Ansprechwerte gemäß VDEW-Richtlinie „Eigen­erzeugungsanlagen am Mittelspannungsnetz“). Eine Überspannung (> U2), gemessen als Mittelwert über einen Zeitraum von 10 Minuten, führt zum Schalten eines Alarmrelais. Die Spannungen werden als Effektivwerte gemessen. Zusätzlich werden noch Asymmetrie, Phasenausfall und Phasenfolge überwacht. Das VMD423 ist multifunktional einstellbar und kann auf Anforderungen der EVUs angepasst werden. Die aktuellen Messwerte werden permanent auf dem LC-Display angezeigt. Der zum Schalten der Alarmrelais führende Messwert wird gespeichert. Durch einstellbare Anlauf- und Rück­fallzeiten können die Anforderungen der Netzbetreiber berücksichtigt werden z. B. geräte­bedingte Anlaufphasen, kurzzeitige Spannungsänderungen usw.. Die Serie VMD423 erfordert eine separate Versorgungsspannung, während sich die Variante VMD423H aus dem Netz selbst versorgt.
