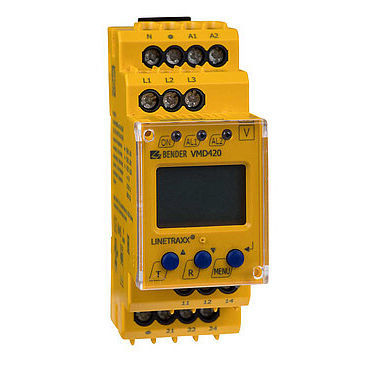

Frequenzüberwachungsrelais LINETRAXX® VMD420

Phasenfolgefür PhasenverlustPhasenungleichgewicht

Überwachung der Unter-, Überspannung und Frequenz in 3(N)AC-Systemen 0…500 V Verschiedene Überwachungsfunktionen wählbar U, f Überwachung von Asymmetrie, Phasenausfall, Phasenfolge Anlauf-, Ansprech- und Rückfallverzögerung einstellbar Die multifunktionalen Spannungsüberwachungsrelais VMD420 überwachen Frequenzen, Unterspannungen, Überspannungen und die Spannung zwischen zwei Schwellwerten in 3(N)AC-Systemen. Die Spannungen werden als Effektivwerte gemessen. Der aktuelle Messwert wird permanent auf dem LC-Display angezeigt. Der zum Schalten der Alarmrelais führende Messwert wird gespeichert. Durch einstellbare Verzögerungszeiten können anlagenspezifische Eigenschaften berücksichtigt werden z.B. gerätebedingte Anlaufphasen, kurzzeitige Spannungsänderungen usw. Die Geräte benötigen eine separate Versor­gungs­spannung. Merkmale Überwachung der Unter-, Überspannung und Frequenz in 3(N)AC-Systemen 0…500 V Überwachung von Asymmetrie, Phasenausfall, Phasenfolge Verschiedene Überwachungsfunktionen wählbar U, f Anlauf-, Ansprech- und Rückfallverzögerung einstellbar Einstellbare Schalthysterese Effektivwertmessung (AC + DC) Digitale Messwertanzeige über multifunktionales LC-Display Preset-Funktion (Automatische Grundparametrierung) LEDs für Betrieb, Alarm 1, Alarm 2 Messwertspeicher für Auslösewert Permanente Selbstüberwachung Test-/Reset-Taste intern Zwei getrennte Alarmrelais je 1 Wechsler Ruhe-/Arbeitsstrom und Fehlerspeicherverhalten wählbar Passwortschutz für Geräteeinstellung Plombierbare Klarsichtabdeckung
