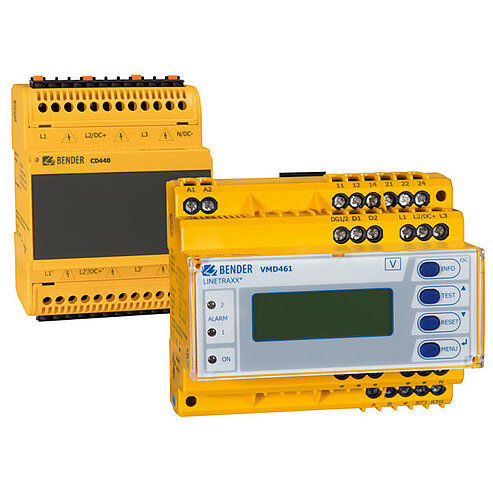

Frequenzüberwachungsrelais LINETRAXX® VMD461

Phasenfolgefür PhasenverlustPhasenungleichgewicht

Spannungsüberwachung bis 1200 V Darstellung aller Funktionen in ANSI-Codes 3- stufige Spannungs- und Frequenzüberwachung mit Ansprech- und Rückfallverzögerung Einsatz in unterschiedlichsten Netzformen wie AC, 3AC, 3NAC und DC möglich Das multifunktionale Spannungsüberwachungsrelais VMD461 überwacht Frequenzen, Unter- und Überspannungen in DC-, AC- und 3(N)AC-Systemen. Die Strang- und/oder Außenleiterspannungen werden als Effektivwert gemessen und permanent auf dem Gerätedisplay angezeigt. Der zum Schalten der Alarmrelais führende Messwert wird gespeichert. Das VMD461 ist mit zusätzlichen Messfunktionen für ROCOF df/dt Vektorsprungüberwachung Unsymmetrieüberwachung Drehfeldüberwachung ausgestattet. Zu allen vorhandenen Messfunktionen sind die entsprechenden ANSI-Codes hinterlegt. Durch einstellbare Verzögerungszeiten können besondere anlagenbedingte Eigenschaften (z. B. gerätespezifische Anlaufphasen) berücksichtigt werden. Das VMD461 benötigt eine separate Versorgungsspannung. Der optionale Einsatz des Ankoppelgeräts CD440 erweitert den überwachbaren Spannungsbereich auf DC/3AC 1200 V bzw. 1AC/3NAC 690 V. Merkmale In Verbindung mit dem Ankoppelgerät CD440 können DC-Netze bis 1200 V, 1AC-Netze bis 690 V, 3AC-Netze bis 1200 V und 3NAC-Netze bis 690 V überwacht werden Darstellung aller Funktionen in ANSI-Codes Überwachung von DC-, 1AC-, 3(N)ACSystemen DIN EN 60255-1:2010-9 Einfehlersicherheit Überwachung von Unsymmetrie, Phasenausfall, Drehfeld Überwachung der angeschlossenen (Leistungs-)Schalter: konfigurierbar: NC/NO/off Inselnetzerkennung df/dt (ROCOF)
