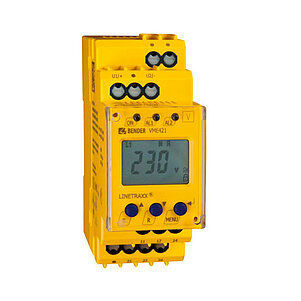

Frequenzüberwachungsrelais LINETRAXX® VME421H

ÜberspannungUnterspannung1NO/NF

Überwachung der Unter- und Überspannung und Frequenzüberwachung von AC/DC-Systemen 9,6…150 V (VME421H-D-1), 70…300 V (VME421H-D-2) Integrierter Energiespeicher, versorgt sich aus dem zu überwachten Netz Verschiedene Überwachungsfunktionen wählbar U, f Passwortschutz für Geräteeinstellung Preset-Funktion (Automatische Grundparametrierung) Die Spannungsrelais der Serie VME421H überwachen Frequenz, Unterspannungen, Über­spannungen und die Spannung zwischen zwei Schwellwerten (Fensterfunktion) in AC- und DC-Systemen. Die Spannungen werden als Effektivwerte gemessen. Der aktuelle Messwert wird permanent auf dem LC-Display angezeigt. Der zum Schalten der Alarmrelais führende Messwert wird gespeichert. Durch einstellbare Verzögerungszeiten können anlagenspezifische Eigenschaften berücksichtigt werden z. B. gerätebedingte Anlaufphasen, kurzzeitige Spannungsänderungen usw. Die Ausführung VME421H entnimmt die Versorgungs­spannung dem zu überwachenden System und hat einen internen Energiespeicher. Merkmale Überwachung der Unter- und Über­spannung und Frequenzüberwachung von AC/DC-Systemen, 9,6…150 V (VME421H-D-1), 70…300 V (VME421H-D-2) Ohne separate Versorgungsspannung Integrierter Energiespeicher Verschiedene Überwachungsfunktionen wählbar U, f Anlauf-, Ansprech- und Rückfallverzögerung Einstellbare Schalthysterese Effektivwertmessung (AC + DC) Digitale Messwertanzeige über multifunktionales LC-Display Preset-Funktion (Automatische Grundparametrierung) LEDs für Betrieb, Alarm 1, Alarm 2 Messwertspeicher für Auslösewert Permanente Selbstüberwachung Test-/Reset-Taste intern
