UV-Polymerisierungssystem

InfrarotKonvektionswärmemit Bandförderer

Übersicht

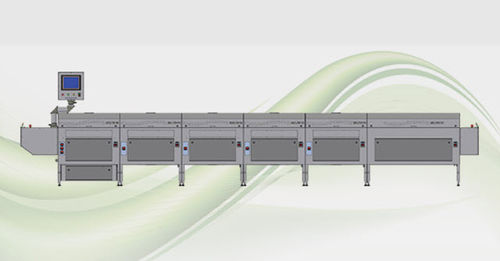

BELTROTHERM Thermo-Durchlaufanlage für Fertigungsprozesse wie Leiterplatten, Folientastaturen, Skalen und Paneele, ausgeführt mit Foto- oder Siebdruck. Entwickelt für Vortrocknung und Endhärtung fotosensibler Lacke und Lötstopplacke (ein- oder doppelseitig) auf Flach- oder V-Band-Transportsystemen. Ebenfalls geeignet für die Aushärtung von leitfähigen Carbon-, Silber- und Kupferfarben, Zweikomponenten-Systemen und anderen thermisch härtenden Beschichtungen.

Anwendungsbereiche

• Vortrocknung und Endaushärtung von fotoimagierbaren Lötstopplacken
• Aushärtung von Carbon-, Silber-, Kupfer- und Heatsink-Pasten
• Aushärtung von Zweikomponenten-Inktsystemen, Harzen und Isolierstoffen
• Einsatz in Druck-, Elektronik-, Kunststoff-, Textil-, Verpackungs-, Automobil- und Glasindustrie

Technologie
Die Aushärtung erfolgt durch Kombination von langwelliger IR-Strahlung mit umlaufender Heißluft. Ein Flachband- oder V-Bandsystem führt jedes Substrat durch ein wählbares Temperaturprofil. Doppelseitiges Aushärten ist möglich. Die IR-/Umluft-Kombination reduziert die Aushärtezeiten deutlich gegenüber Chargenöfen (typische Reduktion auf etwa 1/6).

Typische Prozesszeiten (Beispiele)

• Endaushärtung von Lötstopplacken: ca. 8–10 Minuten
• Vortrocknung von Lötstopplacken: ca. 4–5 Minuten
• Aushärtung von Pasten (Carbon, Silber, Kupfer): ca. 1–3 Minuten

Steuerung
SPS-Steuerung mit Touchscreen-Paneel überwacht und steuert alle Funktionen. Bis zu 10 Programme speicherbar; Druck-/Exportfunktion zur Prozesskontrolle und Dokumentation vorhanden.

Vorteile

• Kurzzeit-Härtung gegenüber Chargenprozessen
• Gleichmäßige, vollständige thermische Aushärtung
• Optionale Integration von UV-Härtung
• Modulares, energieeffizientes System
• Sofortige Weiterverarbeitung möglich
• Verbesserte Oberflächenhärte, Glanz und Chemikalienbeständigkeit

Verfügbare Module

• Beruhigungs-/Stabilisierungsmodul
• Abdunst- / Absaugmodul
• Heizmodul
• Kühlmodul
• Verschiedene Ein-/Auslaufmodule
• Fahrbares Bedienpult mit SPS und Touchscreen

Technische Daten (Kurzüberblick)

• Arbeitsbreiten: 610 mm (24 in) oder 760 mm (30 in)
• Bandgeschwindigkeit: einstellbar
• Vortrocknung Lötstopplack: 0,5 - 50,0 m/min
• Härten Lötstopplack: 0,2 - 2,0 m/min
• Härten von Pasten: 0,5 - 5,0 m/min
• Temperaturbereich: RT - 250 °C
• Elektrischer Anschluss: 400 V 3/N/PE 50 Hz
• Anschlussleistung je Modul: 9,3 kW / 18,6 kW
• Betriebsleistung je Modul: 4,6 kW / 9,3 kW
• Zuluft / Abluft je Modul: 100 - 300 m³/h
• Modulabmessungen (pro Modul): Länge 1000 mm, Breite 1000 mm, Höhe 1200 mm
