UV-Polymerisierungssystem

IndustrieluftgekühltInline

Produktbeschreibung

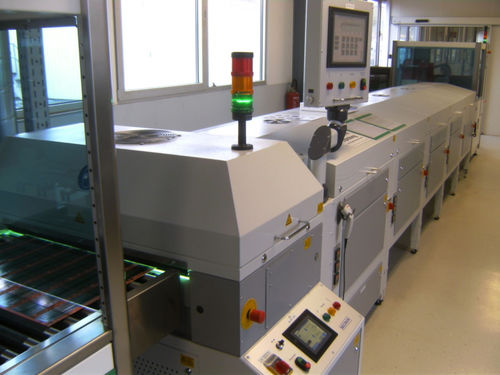

BELTROTHERM Endaushärtungslinie für Fotolötstopplacke nach Belichtung und Entwicklung mit vorheriger UV-Nachvernetzung. Die Linie umfasst Einleger, doppelseitigen UV-Nachvernetzer, BELTROTHERM-Trockner und Ausleger.

Aufbau der Linie

• Doppelseitige Endaushärtelinie für Lötstopplacke
• Pos 1: Einstapelgerät (Feeder)
• Pos 2: UV-Nachvernetzer doppelseitig
• Pos 3: BELTROTHERM-Trockner doppelseitig
• Pos 4: Ausstapelgerät (Stacker)

Funktion und Betrieb
Die Linie arbeitet vollautomatisch nach Beladung und ist für unbeaufsichtigten Drei-Schicht-Betrieb geeignet. Die Länge des BELTROTHERM-Trockners wird entsprechend der Kapazitätsanforderungen ausgelegt. Temperaturprofile werden für unterschiedliche Leiterplattendicken und Sondertypen abgestimmt, optimiert und in der SPS gespeichert. Optimierte Profile können in bis zu 120 Programmen abgelegt werden.

Betrieb & Steuerung
Das passende Trocknungsprogramm wird per Touchscreen ausgewählt und kann innerhalb von Minuten geändert werden, um schnelle Loswechsel zu ermöglichen. Die Linie meldet die Betriebsbereitschaft an vorgelagerte Maschinen. Die Touchscreen-SPS (OMRON) bietet eine übersichtliche Anzeige der Betriebszustände und ermöglicht weitere Eingaben.

Details des BELTROTHERM-Trockners

• Ballast (100% und 50% einstellbar)
• UV-Lampe mit optionaler pneumatischer Blende
• Luftgekühltes Gehäuse mit Aluminiumreflektor

Vorteile

• Langjährige deutsche Konstruktions- und Fertigungstradition
• Innovative UV-Vernetzungstechnologie
• Vollständiges, gleichmäßiges Trocknen/Härten
• Sehr kurze Härtungszeiten
• Energiesparende Systemauslegung
• Sofortige Weiterverarbeitung möglich
• Hohe Kratzfestigkeit und glänzende Oberfläche
• Erhöhte Haltbarkeit und Chemikalienbeständigkeit

Anwendungen / Einsatzgebiete

• Druckindustrie
• Elektronikindustrie
• Kunststoffindustrie
• Textilindustrie
• Verpackungsindustrie
• Automobilindustrie
• Glasindustrie

Verfügbare Module

• Beruhigungs-/Stabilisierungsmodul
• Abdunstmodul
• Heizmodul
• Kühlmodul
• Ein- / Auslaufvarianten
• SPS-Steuerung im fahrbaren Pult mit Touch-Screen

Technische Daten

• Arbeitsbreiten: 610 mm / 24" oder 760 mm / 30"
• Bandgeschwindigkeit: einstellbar
• Vortrocknung Lötstopmaske: 0,5 - 50,0 m/min
• Härten Lötstopmaske: 0,2 - 2,0 m/min
• Härten Pasten: 0,5 - 5,0 m/min
• Temperaturbereich: RT - 250 °C
• Elektrischer Anschluss: 400 V 3/N/PE 50 Hz
• Anschlussleistung je Modul: 9,3 kW / 18,6 kW
• Betriebsleistung je Modul: 4,6 kW / 9,3 kW
• Zuluft / Abluft je Modul: 100 - 300 m³/h
• Modullänge: 1000 mm
• Modulbreite: 1000 mm
• Modulhöhe: 1200 mm
