Infrarot-Trockentunnel

UV-LichtHeißluftfür Siebdruck

Übersicht

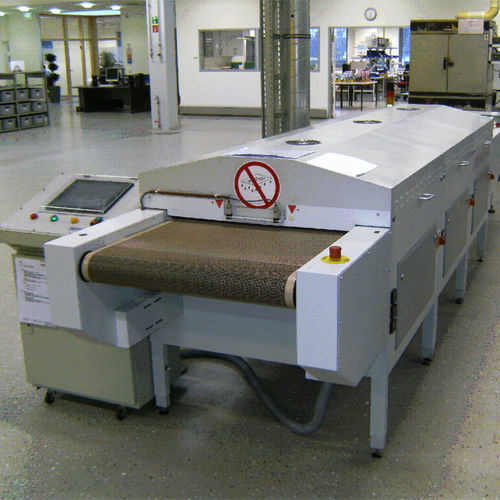

Der Beltrotherm Durchlauftrockner ist für die Trocknung metallischer Pasten und Isolationsmaterialien in der Fertigung gedruckter Elektronik und Folientastaturen ausgelegt. Langwellige Infrarotstrahlung in Kombination mit Konvektion trocknet von innen nach außen und verhindert Hautbildung an der Oberfläche. Niedrige Widerstandswerte der Leiterbahnen sind bereits nach einem Durchlauf erreichbar. Dünne Folien und Substrate werden auf einem flachen Transportband sicher durch die Heizzonen befördert. Kurze Prozesszeiten (Minuten) ermöglichen einen wirtschaftlichen Prozess.

Details

• Leistungsregelung: 100 % / 50 % wählbar
• UV-Lampe: mit oder ohne pneumatischen Verschluss
• luftgekühltes Gehäuse mit Aluminiumreflektor
• einstellbare Bandgeschwindigkeit
• SPS-Steuerung mit fahrbarem Pult und Touch‑Screen

Vorteile

• Erprobte Technologie mit langer Produktionshistorie
• Vollständige, gleichmäßige UV‑Härtung bei entsprechender Ausstattung
• Sehr kurze Trocknungs- und Härtungszeiten
• Energiesparendes Systemdesign
• Sofortige Weiterverarbeitung möglich
• Hohe Kratz‑ und Chemikalienbeständigkeit der Beschichtungen

Anwendungen

• Druckindustrie
• Elektronikindustrie
• Kunststoffindustrie
• Textilindustrie
• Verpackungsindustrie
• Automobilindustrie
• Glasindustrie

Verfügbare Module und Steuerung

• Beruhigungs-/Stabilisierungsmodul (Dwell)
• Abdunstmodul
• Heizmodul
• Kühlmodul
• Verschiedene Ein- / Auslaufvarianten
• SPS-Steuerung: fahrbares Pult mit Touch‑Screen

Technische Daten

• Arbeitsbreiten: 610 mm / 24" oder 760 mm / 30"
• Bandgeschwindigkeit: einstellbar
• Vortrocknung Lötstoppmaske: 0,5 - 50,0 m/min
• Härten Lötstoppmaske: 0,2 - 2,0 m/min
• Härten Pasten: 0,5 - 5,0 m/min
• Temperaturbereich: RT - 250 °C
• Elektrischer Anschluss: 400 V 3/N/PE 50 Hz
• Anschlussleistung je Modul: 9,3 kW / 18,6 kW
• Betriebsleistung je Modul: 4,6 kW / 9,3 kW
• Zufuhrluft / Abluft je Modul: 100 - 300 m³/h
• Modullänge: 1000 mm
• Modulbreite: 1000 mm
• Modulhöhe: 1200 mm
