UV-Licht-Trockentunnel

Luftgebläse mit RaumtemperaturHeißluftfür Siebdruck

Produktbeschreibung

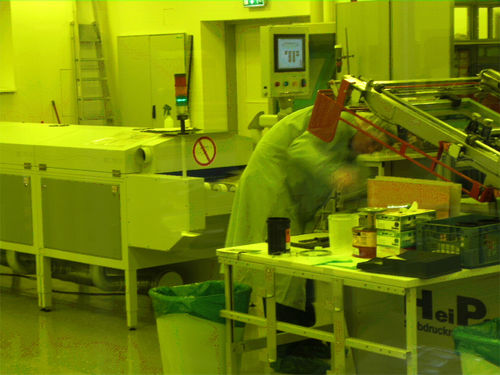

Beltrotherm ist ein Vortrockner mit Förderband, ausgelegt für das Trocknen von Nasslacken nach vollflächigem Siebdruck, geeignet für horizontale und vertikale Verfahren. Die aufgetragenen Nasslacke werden manuell oder automatisch dem Beltrotherm zugeführt. Abhängig vom Trocknungsprogramm werden Verdunstung und Trocknung gesteuert, sodass eine klebefreie Weiterverarbeitung gewährleistet ist. Nach doppelseitigem Siebdruck werden Leiterplatten oder Substrate kontaktfrei auf V-Band transportiert und beim Durchgang durch Abdunst- und Trockenzone präzise getrocknet.

Hauptmerkmale

• Ballastregelung (100 % und 50 % wählbar)
• UV-Lampe mit oder ohne pneumatischen Verschluss
• Luftgekühltes Gehäuse mit Aluminiumreflektor

Vorteile

• Bewährte Technologie mit langjährigem Industrieeinsatz
• Thermische und UV-Prozessoptionen
• Vollständiges, gleichmäßiges Trocknen und Aushärten
• Sehr kurze Trocknungs-/Aushärtezeiten
• Energiesparende Systemauslegungen
• Unmittelbare Weiterverarbeitung möglich
• Hohe Kratzfestigkeit und glänzendes Ergebnis
• Erhöhte Dauerhaftigkeit und Chemikalienbeständigkeit

Anwendungen

• Druckindustrie
• Elektronikindustrie
• Kunststoffindustrie
• Textilindustrie
• Verpackungsindustrie
• Automobilindustrie
• Glasindustrie

Technische Spezifikationen

• Arbeitsbreiten: 610 mm (24") oder 760 mm (30")
• Bandgeschwindigkeit: einstellbar
• Vortrocknung Lötstopmaske: 0,5 - 50,0 m/min
• Aushärten Lötstopmaske: 0,2 - 2,0 m/min
• Aushärten Pasten: 0,5 - 5,0 m/min
• Temperaturbereich: Umgebungstemperatur - 250 °C
• Elektrischer Anschluss: 400 V 3/N/PE 50 Hz
• Anschlussleistung je Modul: 9,3 kW / 18,6 kW
• Betriebsleistung je Modul: 4,6 kW / 9,3 kW
• Zuluft / Abluft je Modul: 100 - 300 m³/h
• Modullänge: 1000 mm
• Modulbreite: 1000 mm
• Modulhöhe: 1200 mm
• Verfügbare Module: Beruhigungsmodul, Abdunstmodul, Heizmodul, Kühlmodul, Ein-/Auslaufvarianten
• SPS-Steuerung: fahrbares Pult mit Touchscreen
