UV-Licht-Trockentunnel Beltrotherm

Heißluftfür Siebdruck

Produktbeschreibung

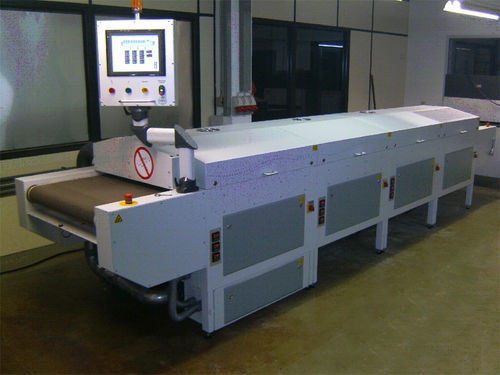

Durchlauftrockner BELTROTHERM für das Trocknen und Aushärten von siebbedruckten Produkten nach partiellem Siebdruck. Passend für alle Siebdruckmaschinen und anpassbar an eine Vielzahl von Materialien und Pasten. Im kontinuierlichen BELTROTHERM mit entsprechenden Temperaturprofilen werden Produkte in Prozesszeiten von 2,5 bis 5 Minuten getrocknet oder ausgehärtet.

Partieller Siebdruck wird eingesetzt für

• Etikettenfarben
• Abziehbare Farben
• Karbonpasten
• Silberpasten
• Durchsteigerpasten
• Teilweise Lötstopplacke
• Haftvermittler
• Heatsink-Pasten
• Keramische Materialien

Prozess
Kontinuierliche Bandtrocknung mit wählbaren Temperaturprofilen; ausgelegt zum Trocknen und/oder Aushärten einer Vielzahl von siebdruckfähigen Materialien und Pasten in kurzen Prozesszeiten.

Details des Thermo-Trockners BELTROTHERM

• Ballast (einstellbar 100 % und 50 %)
• UV-Lampe mit oder ohne pneumatischem Blendschutz
• Luftgekühltes Gehäuse mit Aluminiumreflektor

Vorteile

• 60 Jahre Erfahrung „Made in Germany“
• Integrierte thermische Trocknung
• Vollständige, gleichmäßige UV-Härtung
• Sehr kurze Härtungszeiten
• Energieeffiziente Systemoptionen
• Sofortige Weiterverarbeitung möglich
• Hohe Kratzfestigkeit und Glanz
• Langlebig mit erhöhter Chemikalienbeständigkeit

Anwendungen / Einsatzgebiete

• Druckindustrie
• Elektronikindustrie
• Kunststoffindustrie
• Textilindustrie
• Verpackungsindustrie
• Glasindustrie
• Automobilindustrie

Verfügbare Module

• Beruhigungs-/Stabilisierungsmodul
• Abdunstmodul
• Heizmodul
• Kühlmodul
• Verschiedene Ein-/Auslaufkonfigurationen
• SPS-Steuerung: fahrbares Pult mit Touchscreen

Technische Merkmale / Spezifikationen

• Arbeitsbreiten: 610 mm (24") oder 760 mm (30")
• Bandgeschwindigkeit: einstellbar
• Vortrocknung Lötstopplack: 0,5 - 50,0 m/min
• Härten Lötstopplack: 0,2 - 2,0 m/min
• Härten Pasten: 0,5 - 5,0 m/min
• Temperaturbereich: Raumtemperatur - 250 °C
• Elektrischer Anschluss: 400 V 3/N/PE 50 Hz
• Anschlussleistung je Modul: 9,3 kW / 18,6 kW
• Betriebsleistung je Modul: 4,6 kW / 9,3 kW
• Zuluft / Abluft je Modul: 100 - 300 m³/h
• Modullänge: 1000 mm
• Modulbreite: 1000 mm
• Modulhöhe: 1200 mm
