UV-Licht-Trockentunnel

Heißluftfür Siebdruckautomatisch

Produktbeschreibung

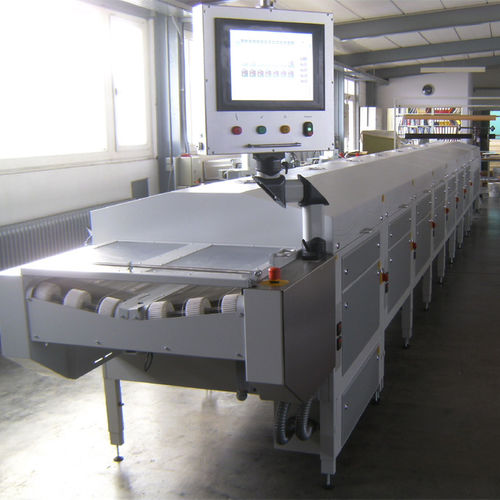

BELTROTHERM Durchlauftrockner für die Ablüftung und Trocknung nach einer Nasslackbeschichtung. Alle im Nassbeschichtungsverfahren applizierten Farben, Lacke und Produkte werden im horizontalen Durchlaufverfahren ein- oder doppelseitig getrocknet. Art der Wärmequellen, Luftmengen, Temperaturen sowie Ablüft- und Trocknungszeiten werden den Anforderungen angepasst. Temperaturprofile und Bandgeschwindigkeit werden in der SPS gespeichert, um reproduzierbare Prozesse zu gewährleisten. Flachbandtransportsysteme für einseitige Prozesse, V-Band-Transportsysteme für doppelseitige Prozesse.

Funktionen und Merkmale

• Stufenlose Leistungsregelung (Ballast 100% / 50%)
• Einstellbare Bandgeschwindigkeit
• SPS-Steuerung mit Touch-Screen-Bedienfeld
• Luftgeführtes Gehäuse mit Aluminiumreflektor
• Modularer Aufbau zur flexiblen Linienkonfiguration

Vorteile

• 60 Jahre Fertigungserfahrung Made in Germany
• Thermische und UV-Trocknungsoptionen integrierbar
• Vollständige, gleichmäßige Trocknung und Aushärtung
• Sehr kurze Trocknungs-/Aushärtungszeiten zur Erhöhung des Durchsatzes
• Energieeffiziente Systeme zur Senkung der Betriebskosten
• Sofortige Weiterverarbeitung möglich
• Hohe Kratzfestigkeit und glänzende Oberfläche
• Erhöhte Haltbarkeit und chemische Beständigkeit

Anwendungsgebiete

• Druckindustrie
• Elektronikindustrie
• Kunststoffindustrie
• Textilindustrie
• Verpackungsindustrie
• Automobilindustrie
• Glasindustrie

Verfügbare Module

• Beruhigungs-/Stabilisierungsmodul
• Abdunstmodul
• Heizmodul
• Kühlmodul
• Ein-/Auslaufmodule, verschiedene Ausführungen
• SPS-Steuerung: fahrbares Pult mit Touch-Screen

Technische Daten

• Arbeitsbreiten: 610 mm / 24" oder 760 mm / 30"
• Bandgeschwindigkeit: einstellbar
• Vortrocknung Lötstopmaske: 0,5 - 50,0 m/min
• Härten Lötstopmaske: 0,2 - 2,0 m/min
• Härten Pasten: 0,5 - 5,0 m/min
• Temperaturbereich: Raumtemperatur - 250 °C
• Elektrischer Anschluss: 400 V 3/N/PE 50 Hz
• Anschlussleistung je Modul: 9,3 kW / 18,6 kW
• Betriebsleistung je Modul: 4,6 kW / 9,3 kW
• Zuluft / Abluft je Modul: 100 - 300 m³/h
• Modulabmessungen (L x B x H): 1000 x 1000 x 1200 mm
