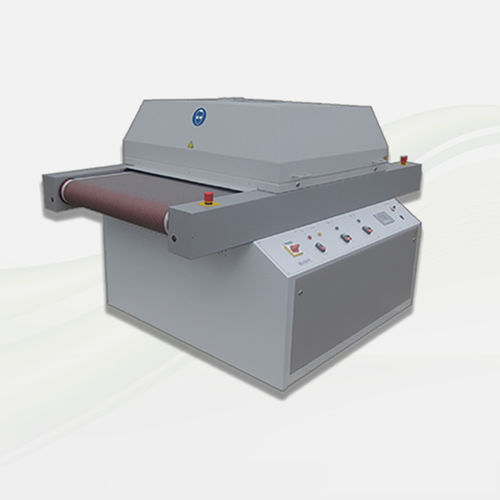

UV-Polymerisierungssystem

für BeschichtungtrocknenInline

Anwendung
Zum Trocknen und zur Polymerisation von UV-härtenden Siebdruckfarben, UV-Klebstoffen sowie zur Behandlung von Leiterplatten, kaschierten Materialien, Kunststoffen, Papier, Glas, Metall und anderen Bedruckstoffen im Durchlaufverfahren. Geräte des Typs BE sind mit Arbeitsbreiten von 7 bis 260 cm, Strahlerleistungen von 80 bis 120 W/cm und 1 bis 3 Strahlern lieferbar.

Konstruktion
Platzsparende Stahl-Kompaktbauweise. Bandgeschwindigkeit 0,5–12 m/min stufenlos regelbar (andere Bereiche möglich). Elektronisches Lampenkühlsystem und einfacher, schneller Strahlertausch. Aluminium-Lampengehäuse mit UV-Lampen bis 120 W/cm. Stufenlose Leistungsregelung 30–100% zur präzisen UV-Dosierung. Spezielle Reflektoren zur Fokussierung der UV-Strahlung. Wartungsfreundliches Design. Abluftsystem mit Anschlussmöglichkeit für Abluftrohre. Zusätzliche Luftkühlung zwischen den Strahlern für temperatursensible Anwendungen. Compact Control zeigt UV-Sollwert, Betriebsstunden und Lampenstrom an und überwacht Zündung, Lampensicherungen, Nachlauf, Übertemperatur, Abluft und Umrichter.

Optionale Ausstattung

• Selektivfilter
• Quarzglasscheiben zur weiteren Reduzierung der Produkttemperatur
• SPS/PLC-Computersteuerung mit Touchscreen (optional)

Details

• Kühlsystem
• Transportband (Teflon oder Metall)
• SPS-Steuerung (optional)
• Compact Control (Serie)

Vorteile

• Gleichmäßige UV-Härtung
• Sehr kurze Härtungszeiten
• Energiesparende Betriebsarten
• Sofortige Weiterverarbeitung möglich
• Hohe Kratzfestigkeit und Glanz
• Verbesserte Haltbarkeit und Chemikalienbeständigkeit

Branchen

• Druckindustrie
• Elektronikindustrie
• Kunststoffindustrie
• Bauindustrie
• Textilindustrie
• Verpackungsindustrie
• Pharmaindustrie
• Automobilindustrie
• Glasindustrie
• Maschinenbau

Technische Informationen
Transportband: Teflon oder Metall
Steuerung: Konventionell oder SPS/PLC mit Touchscreen
Strahler: 1, 2 oder 3 UV-Strahler
Strahlerdotiierung: Hg (Quecksilber), Fe (Eisen) oder Ga (Gallium)
Strahlerleistung: 80 - 120 W/cm
Anschlussspannung: 400 V / 50 Hz / 3~
CE-Kennzeichnung

Charakteristika / technische Spezifikationen

• Geräte-Bauarten: BE (Arbeitsbreiten lieferbar 7–260 cm)
• Strahleranzahl: 1, 2 oder 3 (Sonderausführungen möglich)
• Maximale Strahlerleistung: 80–120 W/cm
• Strahlerdotiierung: Hg (Quecksilber), Fe (Eisen), Ga (Gallium)
• Leistungsregelung: stufenlos 30–100%
• Bandgeschwindigkeit: 0,5–12 m/min stufenlos regelbar (andere Bereiche möglich)
• Kühlung: elektronisch gesteuertes Lampenkühlsystem; zusätzliche Luftkühlung zwischen Strahlern; Abluftsystem mit Anschluss
• Transportband: Teflon oder Metall
• Steuerung: Compact Control (Serie) mit Anzeige von UV-Sollwert, Betriebsstunden und Lampenstrom; SPS/PLC-Steuerung mit Touchscreen (optional)
• Anschlussspannung: 400 V / 50 Hz / 3~
