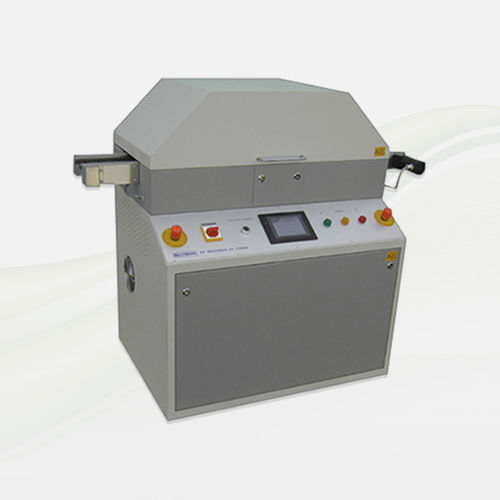

UV-Polymerisierungssystem

Inlinemit Kettenförderbandtrocknen

Anwendung: UV-Trocknung für alle UV-reaktiven Materialien wie Dickschicht-Schutzlacke, Farben, Klebstoffe, Gießharze und UV-Lacke. Geeignet für vollautomatischen Inline-Betrieb. Werkstücke werden auf zwei Transportketten mit Randführung befördert.

Aufbau: Stufenlose Leistungsregelung der UV-Strahler im Bereich 30–100 % ermöglicht die Anpassung der UV-Leistung an Bandgeschwindigkeit und erforderliche UV-Dosis. Kettenförderung mit Randführung und Stiftauflage für Leiterplatten oder Werkstückträger.

Vorteile:

• Schnelle horizontale UV-Vernetzung im Durchlauf
• Kontrollierte Abgabe der UV-Dosis durch stufenlose Leistungsregelung
• Flexible Anpassung an unterschiedliche Prozessanforderungen mit Programmspeicherung in der SPS

Details: Details Beltron UV-Trockner mit Kettenförderer:

• Zwei Transportketten mit Randführung
• SPS-Steuerung (optional)

Transportketten:

• Kettenantrieb mit Stiften
• Standardbreite verstellbar bis 350 mm (breiter auf Anfrage)

SPS-Steuerung (optional) - Hauptmerkmale:

• Touchscreen mit Farbdisplay zur Anzeige des Anlagenstatus
• Online-UV-Leistungsmessung
• Detailliertes Hilfesystem
• Passwortschutz für Prozessdaten
• Benutzerebenen
• Klartext-Fehlermeldungen mit Historie
• Stufenlose Regelung

Typische Einsatzbereiche / Branchen:

• Druckindustrie
• Elektronikindustrie
• Kunststoffindustrie
• Bauwerkstoffindustrie
• Textilindustrie
• Verpackungsindustrie
• Pharmaindustrie
• Automobilindustrie
• Glasindustrie
• Maschinenbau

Technische Spezifikationen:

• Reflektor: speziell gestalteter Hochglanzreflektor, der auch unter Komponenten bestrahlt
• Schnellstart-UV-Lampen
• UV-Energie: 80 - 120 W/cm
• Bandgeschwindigkeit: 1,0 - 10,0 m/min (andere auf Anfrage)
• Bandbreite: 300 mm
• Arbeitsbreite: max. 350 mm
• Substrathöhe: ca. 100 mm (andere auf Anfrage)
• Anschlussspannung: 400 V / 50 Hz / 3~
• CE-Zeichen
