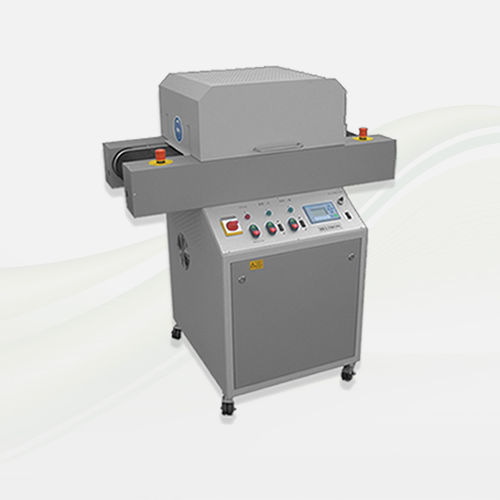

UV-Polymerisierungssystem BE 20

mit BandförderertrocknenInline

Anwendung:
Zur Trocknung und Polymerisation von UV-härtenden Beschichtungen, Farben, Farbstoffen und Klebstoffen auf Leiterplatten, kaschierten Materialien, Kunststoffen, Papier, Glas, Metallen und anderen Substraten im Durchlaufverfahren. Geeignet für Laborbetrieb und Kleinserienproduktion. Standard-Strahlerleistung 120 W/cm (andere Leistungen auf Anfrage).

Konstruktion:
PTFE-beschichtetes Förderband mit wartungsfreiem, stufenlos regelbarem Bandantrieb 0,5–12 m/min (andere Bereiche auf Anfrage). Bandbreite 220 mm. 1 oder 2 UV-Mitteldruckstrahler. Aluminium-Facettenreflektoren oder optionale selektive Wärmereduktionsfilter. Gesamte Strahlereinheit höhenverstellbar. Rollen oder feste Füße. Durchlaufhöhe verstellbar von 20 bis 100 mm. Arbeitshöhe SMEMA-kompatibel verstellbar (feste Füße: ca. 900–950 mm). Absaug-/Kühlgebläse optional.

Details:

• Förderband
• Lichtquelle
• SPS-Steuerung (optional)
• Kompaktsteuerung (Standard)

Förderband-Optionen:

• PTFE-beschichtetes (Teflon) oder Metallband

Lichtquelle:

• 1 oder 2 UV-Mitteldruckstrahler, höhenverstellbar

Steuerung — SPS (optional):

• Touchscreen mit Farbanzeige und klarer Statusanzeige
• Online-UV-Leistungsmessgerät
• Detailliertes Hilfesystem
• Passwortschutz für Prozessdaten
• Benutzerstufen
• Klartext-Fehlermeldungen mit Historie
• Stufenlose Prozessregelung

Steuerung — Kompakt (Standard):

• Anzeige des Systemstatus
• Digitaler Bandgeschwindigkeitsindikator
• Fehlermeldungen in Klartext
• Standby-Funktion

Einsatzbereiche / Branchen:

• Druckindustrie
• Elektronikindustrie
• Kunststoffindustrie
• Bauindustrie
• Textilindustrie
• Verpackungsindustrie
• Pharmaindustrie
• Automobilindustrie
• Glasindustrie
• Maschinenbau

Vorteile:

• Herstellererfahrung: 60 Jahre "Made in Germany"
• Innovative UV-Technik für gleichmäßiges Aushärten
• Sehr kurze Aushärtezeiten
• Energieeffiziente Systemauslegung
• Sofortige Weiterverarbeitung möglich
• Hoch kratzfeste, glänzende Ergebnisse
• Lange Lebensdauer und erhöhte Chemikalienbeständigkeit

Technische Daten:

• Strahlerleistung: Standard 120 W/cm (andere Leistungen auf Anfrage)
• Leistungsbereich: 80–120 W/cm
• Anzahl Strahler: 1 oder 2 UV-Mitteldruckstrahler
• Strahlerfüllung: Hg (Quecksilber), Fe (Eisen) oder Ga (Gallium)
• Bandtyp: PTFE-beschichtet (Teflon) oder Metallband
• Bandbreite: 220 mm
• Bandgeschwindigkeit: stufenlos regelbar, ca. 0,5–12 m/min (auf Anfrage)
• Durchlaufhöhe: verstellbar 20–100 mm
• Arbeitshöhe (mit festen Füßen): verstellbar ca. 900–950 mm (SMEMA-kompatibel)
• Strahlereinheit: höhenverstellbar; Aluminium-Facettenreflektoren oder selektive Wärmereduktionsfilter auf Anfrage
• Steuerung: Kompaktsteuerung mit LCD (Standard) — zeigt UV-Sollwert, Betriebsstunden, Lampenspannung; überwacht Zündung, Lampensicherungen, Nachlauf, Übertemperatur, Abluft, Frequenzumrichter. SPS-Steuerung optional mit erweiterten Funktionen.
• Versorgungsspannung: 400 V / 50 Hz / 3~ (andere Spannungen auf Anfrage)
• Zertifizierung: CE
