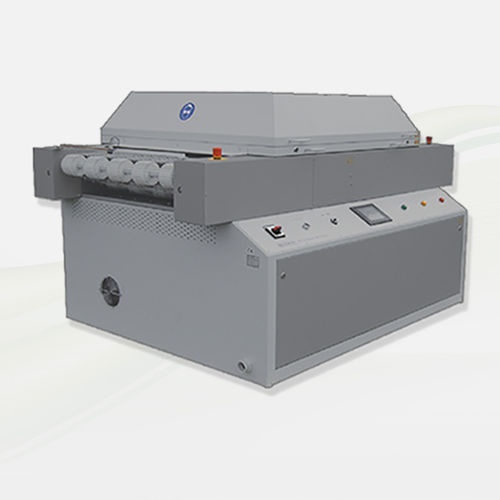

UV-Härtekammer

mit BandfördererIndustrie

Produktbeschreibung
Beltron GmbH UV-Durchlauftrockner für die UV-Härtung und UV-Nachvernetzung photostrukturierbarer Lötstoppmasken auf Leiterplatten und Flexschaltungen. Die entwickelte Lötstoppmaske wird zusätzlich zur thermischen Endaushärtung UV-nachvernetzt. Der Nachvernetzungsprozess verbessert die Oberflächeneigenschaften, z. B. Beständigkeit im Nickel-/Goldbad, beim Heißverzinnen, in chemischen oder galvanischen Zinnbädern sowie die elektrischen Oberflächeneigenschaften. Die Belichtungszeiten können auf ein Minimum reduziert werden, da die Endeigenschaften durch UV-Polymerisation erreicht werden.

Ausführung / Merkmale

• Kühlsystem
• Transportband
• SPS-Steuerung (optional)
• Kompakt-Steuerung (serienmäßig)

Vorteile

• Seit über 50 Jahren "Made in Germany"
• Innovative UV-Technologie
• Vollständige, gleichmäßige UV-Härtung
• Sehr kurze Härtungszeiten
• Nachhaltige, energiesparende Systeme
• Weiterverarbeitung sofort möglich
• Hohe Kratzfestigkeit und Glanz
• Langlebig mit erhöhter Chemikalienbeständigkeit

Anwendungen

• Elektronikindustrie
• Kunststoffindustrie
• Pharmaindustrie
• Automobilindustrie

Transportband

• Metall mit und ohne Spitzen

SPS-Steuerung (optional) - Ausstattungsmerkmale

• Touchscreen mit Farbdisplay, übersichtliche Anzeige des Anlagenzustandes
• Online UV-Energieanzeige
• Detailliertes Hilfesystem
• Passwortschutz der Prozessdaten möglich
• Benutzerebenen
• Klartext-Fehleranzeige mit Historie
• Stufenlose Regelung

Kompakt-Steuerung (serienmäßig) - Funktionen

• Anzeige des Anlagenzustandes
• Digitale Bandgeschwindigkeits-Anzeige
• Fehlermeldung mit Klartextanzeige
• Betriebsstundenzähler
• Standby-Funktion

Technische Daten

• 2 Mitteldruck-UV-Strahler, 800 mm aktive Länge
• 1 UV-Strahler unterhalb und 1 UV-Strahler oberhalb des Transportsystems
• Transportgeschwindigkeit: stufenlos 1,0 bis 6,0 m/min (andere auf Kundenwunsch möglich)
• Leiterplattenformat: Breite 100 bis 720 mm; Länge 100 bis 760 mm; Dicke 0,4 bis 5,0 mm
• Leiterplattenverwindung: max. +/- 6 mm
• Geräteabmessungen: Länge 1500 mm; Höhe 1160 mm; Breite 1300 mm (ohne Gebläse)
• Anschlussspannung: 400 V / 50 Hz / 3~
• CE-Zeichen
