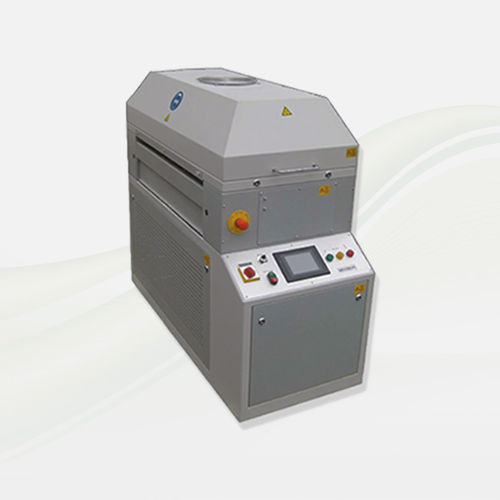

UV-Polymerisierungssystem Slimsize

für BeschichtungInlineIndustrie

Anwendung:
Der Slimsize UV-Trockner ist zur Integration in vorhandene Produktionslinien geeignet und verarbeitet Materialien wie Papier, Karton, Folie, Film, Glas, Leiterplatten, Kunststoffe, Holz und Metall. Mit einer Integrationsbreite von nur 600 mm lässt er sich in kompakten Anlagenkonzepten einbauen; ein nachträglicher Einbau ist möglich.

Konstruktion:
Stahlaufbau in Slimsize-Ausführung. Bandgeschwindigkeit stufenlos regelbar von 2 bis 20 m/min (andere Bereiche auf Anfrage). Elektronisch geregeltes Kühlsystem. Strahlerleistung stufenlos einstellbar von 30 bis 100 %. Einfache und schnelle Strahlerwechsel. Lampengehäuse aus Aluminium, UV-Strahler typ. 120 W/cm (andere Leistungen auf Anfrage). Spezielle facettierte Reflektoren zur optimalen Fokussierung der UV-Strahlen. Wartungsfreundliche Konstruktion. Abluftgebläse mit Anschlussmöglichkeit für Abluftrohr. Optional: Selektivfilter, Quarzglasscheiben zur Reduzierung der Produkttemperatur, SPS-Steuerung mit Touchscreen.

Details:
Wesentliche Komponenten des Slimsize UV-Trockners:

• Kühlsystem
• Lampen
• SPS-Steuerung (optional)

Lampen:

• Ausführung: einseitig (1 Strahler oben) oder doppelseitig (1 Strahler oben, 1 Strahler unten)
• Strahlerdotierung: Hg (Quecksilber), Fe (Eisen) oder Ga (Gallium)
• Typische Strahlerleistung: 120 W/cm (andere Leistungen auf Anfrage)

SPS-Steuerung (optional) - Merkmale:

• Touchscreen mit Farbdisplay und übersichtlicher Anlagenzustandsanzeige
• Online UV-Leistungsmessung
• Detailliertes Hilfesystem
• Passwortschutz für Prozessdaten
• Benutzerlevels
• Klartext-Fehlerprotokoll mit Historie
• Stufenlose Regelung

Vorteile:

• Fertigung in Deutschland
• Gleichmäßige UV-Härtung über die Produktbreite
• Sehr kurze Härtungszeiten
• Energieeffiziente Optionen
• Sofortige Weiterverarbeitung nach Härtung möglich
• Hohe Kratzfestigkeit und guter Glanz
• Verbesserte Chemikalienbeständigkeit

Branchen:

• Druckindustrie
• Elektronikindustrie
• Kunststoffindustrie
• Bauindustrie
• Textilindustrie
• Verpackungsindustrie
• Pharmaindustrie
• Automobilindustrie
• Glasindustrie
• Maschinenbau

Technische Daten:

• Transportband: Metallband
• Arbeitsbreite: 80 cm
• Integrationsbreite: 600 mm
• Bandgeschwindigkeit: 2 – 20 m/min (stufenlos regelbar; andere Bereiche auf Anfrage)
• Strahleranzahl: 1 (einseitig) oder 2 (doppelseitig)
• Strahlerdotierung: Hg, Fe oder Ga
• Strahlerleistung: typ. 120 W/cm (andere Leistungen auf Anfrage)
• Regelbereich Strahlerleistung: 30 – 100 %
• Lampengehäuse: Aluminium
• Kühlung: elektronisch gesteuert
• Abluft: Gebläse mit Anschluss für Rohr
• Optional: Selektivfilter, Quarzglasscheiben, SPS mit Touchscreen
• Anschlussspannung: 400 V / 50 Hz / 3~
• CE-Kennzeichnung
