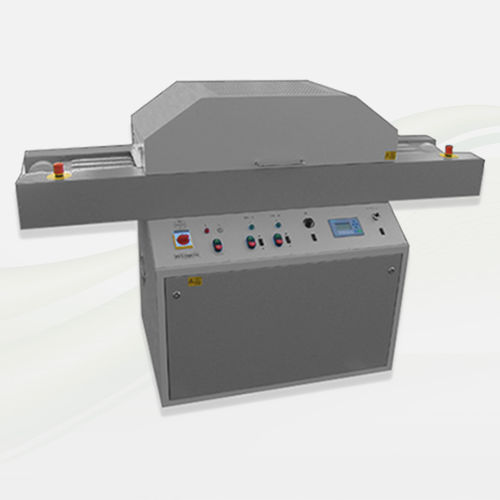

UV-Polymerisierungssystem BE 35 BETC

mit BandfördererluftgekühltOberflächen

Anwendung:
Für die UV‑Härtung von Konformalbeschichtungen und lösungsmittelfreien Dickschichtlacken auf bestückten Leiterplatten und anderen 3D‑Teilen, kompatibel mit Produkten wie TWIN CURE® (Peters Lackwerke), Dymax‑Formulierungen und weiteren UV‑härtenden Materialien.

Ausführung:
PFT‑Transportband mit Ansaugung/Luftkühlung; maximale Durchlaufbreite 350 mm (Arbeitsbreite typ. bis 300 mm); Durchlaufhöhe verstellbar zwischen 25 und 95 mm. Bandgeschwindigkeit in mehreren Bereichen einstellbar (z. B. 2–20 m/min, 0,5–12 m/min, 1,0–10,0 m/min; Verhältnis bis 1:10). Stufenlose Strahlerleistung 30–100% zur optimalen UV‑Dosierung. Einfacher und schneller Strahlerwechsel. Spezial‑Hochglanzreflektor zur fokussierten UV‑Abstrahlung und Untercuts‑Härtung. Integrierte Elektronik mit digitaler Bandgeschwindigkeitsanzeige. Service‑ und wartungsfreundliche Konstruktion. Abluftventilator mit Anschlussmöglichkeit für Abluftrohre. Sonderausführung zur Härtung von Dickschichtlacken.

Kompaktsteuerung / SPS (PLC):
Die Kompaktsteuerung zeigt UV‑Sollwert, Betriebsstunden und Lampenstrom an. Die SPS überwacht und steuert Lampenzündung, Lampensicherungen, Nachlauf, Übertemperatur, Abluft und Frequenzumrichter.

SPS‑Steuerung (optional) - Merkmale:

• Touchscreen mit Farbdisplay und klarer Systemstatusanzeige
• Online UV‑Leistungsmesser
• Detailliertes Hilfesystem
• Passwortschutz für Prozessdaten
• Benutzerebenen
• Klartext‑Fehlermeldungen mit Historie
• Stufenlose Regelung

Kompaktsteuerung (serienmäßig) - Merkmale:

• Anzeige des Systemzustands
• Digitale Bandgeschwindigkeitsanzeige
• Fehlermeldung in Klartext
• Standby‑Funktion

Optionen / Auf Anfrage:

• Selektivfilter
• Quarzglas zur weiteren Reduzierung der Produkttemperatur
• SPS/PLC‑Steuerung

Details / Vorteile:

• Beltron UV‑Trockner Slimsize
• Kühlsystem (Standard)
• Transportbänder: Teflon oder Metall
• Kompaktsteuerung (Standard); SPS‑Steuerung optional
• Spezial‑Hochglanzreflektor, der auch Untercuts härtet
• Schnellstart‑UV‑Strahler; einfacher Lampenwechsel
• UV‑Energie 80–120 W/cm
• Beltron‑Vorteile: 60 Jahre "Made in Germany", gleichmäßige UV‑Härtung, kurze Härtungszeiten, energieeffiziente Systeme, sofortige Weiterverarbeitung, hohe Kratzfestigkeit und gesteigerte Chemikalienbeständigkeit

Anwendungsbereiche / Branchen:

• Druckindustrie
• Elektronikindustrie
• Kunststoffindustrie
• Bauindustrie
• Textilindustrie
• Verpackungsindustrie
• Pharmaindustrie
• Automobilindustrie
• Glasindustrie
• Maschinenbau

Technische Daten:

• Modell: BE 35 BETC
• PFT‑Transportband mit Ansaugung und Luftkühlung
• Maximale Bandbreite: 350 mm
• Arbeitsbreite: typ. bis 300 mm
• Durchlaufhöhe verstellbar: 25–95 mm
• Substrathöhe: ca. 100 mm (andere auf Anfrage)
• Bandgeschwindigkeit: mehrere Bereiche (z. B. 2–20 m/min; 0,5–12 m/min; 1,0–10,0 m/min), stufenlose Einstellung, Verhältnis bis 1:10
• Strahlerregelung: stufenlos 30–100%
• Strahlerleistung: 80–120 W/cm
• Schneller Strahlerwechsel; Spezialreflektoren zur Fokussierung
• Integriertes Steuerpult mit digitaler Bandgeschwindigkeitsanzeige
• Abluftventilator mit Anschlussmöglichkeit für Abluftrohre
• Anschlussspannung Beispiel: 400 V / 50 Hz / 3~
• CE‑Kennzeichen
