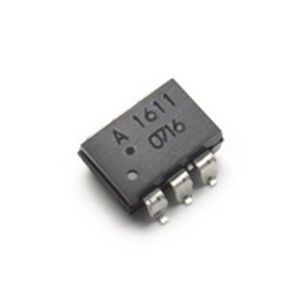

Statisches Relais / für Oberflächenmontage ASSR series

MOSFETHochspannung

Die Avago Technologies Photo MOSFET Solid State Relaisfamilie besteht aus einer AlGaAs Infrarot-LED-Eingangsstufe, die optisch mit einer Hochspannungsausgangsdetektorschaltung mit hoher Isolationsspannung und hoher CMR (Common Mode Rejection) für transiente Ausgangsimmunität in rauen Umgebungen gekoppelt ist. Der Detektor besteht aus einer schnellen photovoltaischen Diodenanordnung und einer Treiberschaltung zum Ein- und Ausschalten von zwei diskreten Hochspannungs-MOSFETs Die Einkanal-Konfigurationen ASSR-1218, ASSR-1219, ASSR-1410 und ASSR-1411 entsprechen 1 elektromechanischen Relais Form A (EMR), und die Zweikanal-Konfiguration ASSR-1420 entspricht 2 Form A EMR. Sie sind in 4-Pin SO, 6-Pin DIP, 8-Pin DIP und Gull Wing Surface Mount für DIP-Gehäuse erhältlich. Die elektrischen und schaltbaren Eigenschaften des ASSR-14XX werden über den Temperaturbereich von -40°C bis 85°C spezifiziert. Sie werden zum universellen Schalten von Signalen und AC/DC-Lasten mit niedriger Leistung eingesetzt. Das ASSR-1219 ermöglicht AC/DC- und reine DC-Ausgangsanschlüsse. Bei rein DC-Anschluss erhöht sich der Ausgangsstrom Io auf 0,4A und der On-Widerstand R(ON) auf 2,5Ω ASSR-1411 ermöglicht AC/DC- und reine DC-Ausgangsverbindungen. Bei reinem DC-Anschluss steigt der Ausgangsstrom Io auf 1,2A und der On-Widerstand R(ON) reduziert 0,5Ω.
