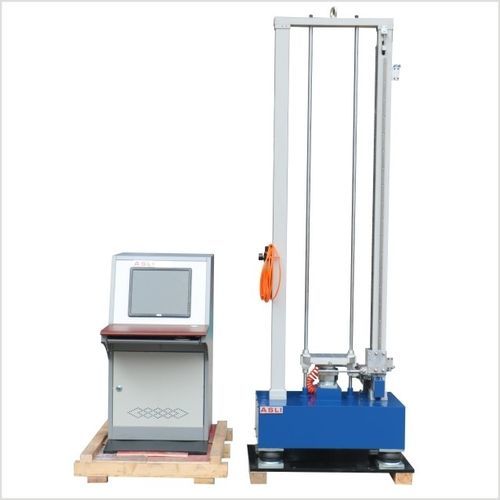

Mechanischer Klopfer SS series

Impaktfür Schifffahrtsanwendungenfür Margarine

Zusammenfassung
Die hochbeschleunigte mechanische Schockprüfmaschine für Lithiumbatterien wurde entwickelt, um die Stoßfestigkeit von Produkten in Branchen wie Elektronik, Luft- und Raumfahrt, Schiffbau, Militär, Kfz-Ersatzteile und Transport zu bewerten. Sie führt Schockprüfungen mit verschiedenen Wellenformen (Halbwelle-Sinus, trapezförmig, Sägezahn, Rechteck) durch, um reale Stoßbedingungen zu simulieren und die Produkt- und Verpackungskonstruktion zu validieren.

Produktanwendung
Die Maschine misst und überprüft die Stoßfestigkeit von Produkten und Verpackungen; sie kann realistische Umweltschockprofile mit unterschiedlichen Wellenformen nachbilden und so helfen, die strukturelle Integrität von Produkt und Verpackung zu beurteilen und zu verbessern.

Erwähnte Normen und Referenzen

• IEC62133-2012
• UL1642
• UN38.3
• GB31241-2014
• YD/T 2344.1-2011 (LiFePO4-Batteriesystem für Telekommunikation, Teil 1)
• GB/T 2423.5 (Prüfung Ea: Shock)
• GB/T 2423.6 (Prüfung Eb: Bump)
• IEC 68-2-29 (Prüfung Eb: Impact)
• JJG497-2000 (Verifizierungsregelung für Funktionsprüfmaschinen)

SPEZIFIKATIONEN FÜR Schock-Impaktprüfer (zusammenfassende Tabelle)
Modelle: SS-5 | SS-10 | SS-25 | SS-50 | SS-100 | SS-200
Tragfähigkeit (Kg): 5 | 10 | 25 | 50 | 100 | 200
Tischgröße (mm): 120x120 | 200x200 | 350x350 | 450x450 | 650x650 | 750x750
Impulsbeschleunigung (m/s2) - Halbwelle-Sinus: 150~15000 | 150~15000 | 150~15000 | 150~6000 | 150~6000 | 150~3500
Impulsbeschleunigung (m/s2) - Trapezförmig: 300~1000 (alle Modelle)
Impulsbeschleunigung (m/s2) - Sägezahn: 150~1000 (alle Modelle)
Impulsbreite - Halbwelle-Sinus (ms): 0,5~18 | 0,6~18 | 0,8~25 | 1,5~30 | 1,5~30 | 2~30
Impulsbreite - Trapezförmig (ms): 6~12 | 6~12 | 6~18 | 6~12 | 6~12 | 6~12
Impulsbreite - Sägezahn (ms): 6~18 (alle Modelle)
Gewicht (kg): 600 | 700 | 900 | 2600 | 3300 | 4000

Referenzbilder
Referenzfotos der Ausrüstung und der Ausstellungsauftritte des Herstellers (Abbildungen der Maschine und von Besuchen/Ausstellungen).

Hauptmerkmale

• Integrierte Selbstschutzvorrichtung zur Vermeidung von Sekundärstößen.
• Digital gesteuerte Stoßhöhe für präzise Versuchsdurchführung.
• Hohe Wiederholbarkeit der Prüfdaten.
• Signalgeber mit mehreren Wellenformoptionen: Halbwelle-Sinus, trapezförmig, Sägezahn, Rechteck usw.
• Gute Vibrationsisolierung zur Kontrolle von Umwelteinflüssen innerhalb der Anforderungen.
• Gute Sicherheitsleistung.
• Entspricht Schockwellen gemäß IEC, MIL, GJB, JIS, ASTM und weiteren nationalen und internationalen Normen.

Merkmale / technische Daten

• Serienbezeichnung: SS series
• Verfügbare Modelle: SS-5, SS-10, SS-25, SS-50, SS-100, SS-200
• Kapazitätsbereich: 5 kg bis 200 kg je nach Modell
• Tischgrößen: von 120x120 mm bis 750x750 mm je nach Modell
• Beschleunigungsbereich (Halbwelle-Sinus): bis zu 15000 m/s² bei den kleineren Modellen; niedrigere Maximalwerte bei größeren Modellen (z. B. 6000 oder 3500 m/s²)
• Variable Impulsbreite je nach Wellenform: Halbwelle-Sinus (0,5–30 ms je nach Modell), trapezförmig (ca. 6–18 ms), Sägezahn (6–18 ms)
• Gewicht der Anlage: von 600 kg bis 4000 kg je nach Modell
• Unterstützte Wellenformen: Halbwelle-Sinus, trapezförmig, Sägezahn, Rechteck
• Normenkonformität: IEC62133, UL1642, UN38.3, GB31241-2014 und verwandte internationale Schockprüfnormen
