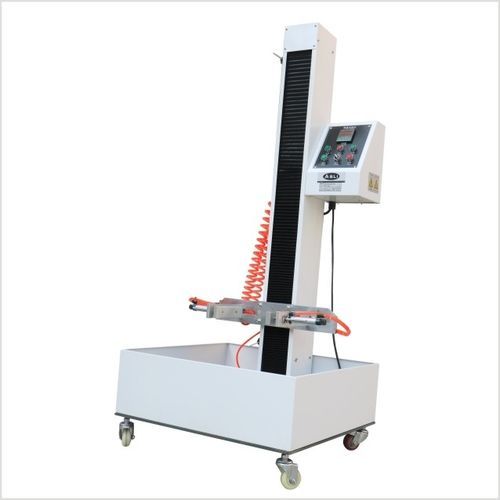

Die pneumatische Fallaufprall-Prüfmaschine IEC 60068-2-32 führt kontrollierte Fallaufprallprüfungen an kleinen elektronischen Produkten und Bauteilen durch. Das Gerät arbeitet mit pneumatischer Spannvorrichtung und elektrisch verstellbarem Hub, um Proben auf auswählbare Aufprallflächen freizugeben; die Höhe wird über Skala und LED-Anzeige angezeigt.

Application

• Geeignet für Fallaufprallprüfungen von Konsum- und Industrieelektronik wie Mobiltelefone, Funkgeräte, elektronische Wörterbücher, Gebäudekommunikationsgeräte, Ladegeräte, Netzteile und tragbare Media-Player.

Product Description
Die Prüfvorrichtung klemmt Proben in einer Vorrichtung mit pneumatischer Spanntechnik und Silikongummiauflagen. Proben werden ohne Verpackung und mit Batterie gemäß einschlägiger Norm freigegeben. Typisches Verfahren: freie Fallprüfung aus einer definierten Höhe (z. B. 1000 mm) auf eine Stahlplatte; oberflächliche Kratzer oder kleine Dellen sind zulässig, sofern Funktion und Montage den Normanforderungen entsprechen.

Features
Die Maschine kombiniert pneumatische Auslösung, elektrisch verstellbaren Hub und LED-Höhenanzeige. Mehrere austauschbare Aufprallflächen stehen zur Erfüllung unterschiedlicher Prüfprotokolle zur Verfügung. Ein Schutzgehäuse verhindert das Herausschleudern von Teilen und erhöht die Anwendersicherheit.

Meet Standard
Entspricht IEC 60068-2-32 und JIS C 0044.

Equipment Details

• Gehäuseoberfläche: elektrostatisch gebackener Lack für Widerstandsfähigkeit und einfache Reinigung.
• Pneumatische Spannvorrichtung mit Silikonkautschuk am Vorderende der Vorrichtung zur Minimierung von Produktverformungen.
• Elektrischer Hub zur Höhenverstellung mit präzisem Höhenanzeiger.
• Schutzgehäuse und selektierbare Aufprallflächen für verschiedene Standards.

Technical Specifications

• Maximale Last: 5 kg
• Effektive Fallhöhe: 300–1500 mm
• Anzeigeauflösung der Fallhöhe: 10 mm
• Fallhöhenanzeige: LED-Digitalanzeige
• Maximale Probengröße: 300 × 400 mm
• Aufprallfläche: Stahlplatte (optionale Varianten)
• Fallmodi: Kante, Ecke, Fläche (rundum Fall)
• Antriebsart: elektrischer Hub, pneumatische Freigabe
• Basisplattengröße: 500 × 600 × 20 mm
• Luftversorgung: < 1 MPa
• Maschinenabmessungen (ca.): W700 × D900 × H2200 mm
• Maschinengewicht: ca. 80 kg
• Stromversorgung: Einphasenwechselstrom, 220 V, 5 A
