Fallwerk für Elektronikprodukte AS-D-B-200

zum Schweißen von Bauteilen kleinsten Abmessungen

Übersicht

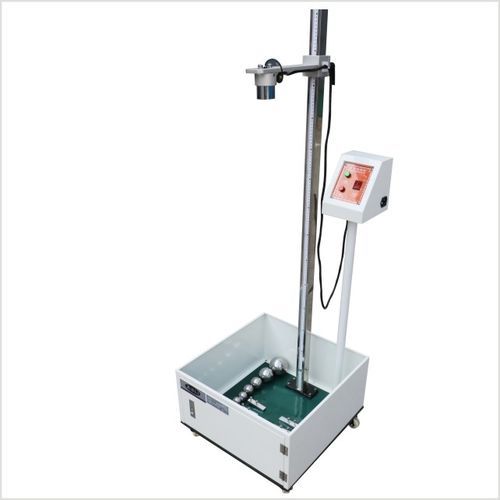

Die Stahlkugel-Fallprüfmaschine AS-D-B-200 ist für Stoßprüfungen nach IEC 60950-1 ausgelegt. Sie verwendet ein DC-Elektromagnet-System zum Aufnehmen und Freigeben der Kugel: Die ausgewählte Stahlkugel wird vom Elektromagneten gehalten und auf Befehl freigegeben, wodurch ein Fallaufprall erfolgt. Die Fallhöhe ist verstellbar und über eine Skala ablesbar. Geeignet für Labor- und Produktionsprüfungen an starren Werkstoffen und Bauteilen.

Anwendungen

• Bestimmung der Schlagfestigkeit von Materialien und Bauteilen bei definierten Fallhöhen (IEC 60950-1).
• Anwendbar für Keramik, Acryl, Glas, Kunststoff und ähnliche starre Materialien.
• Einsetzbar für Gehäuse, Displays, Paneele und andere Bauteile, die eine Schlagprüfung erfordern.

Bedienungsschritte

• Stellen Sie die Prüfmuster innerhalb des Sicherheitszauns auf und positionieren Sie sie mit dem Infrarot-Auspunkt; klemmen Sie das Muster fest.
• Drehen Sie am Höhenverstellgriff auf die gewünschte Fallhöhe und fixieren Sie diese.
• Netzanschluss herstellen (AC 220 V) und Hauptschalter einschalten; Prüfen der Betriebsanzeige.
• Starttaste drücken, die benötigte Stahlkugel auswählen und an das Elektromagneten bringen, sodass die Kugel gehalten wird.
• Test-/Freigabetaste drücken, um den Fallaufprall auszulösen.
• Nach Abschluss der Prüfungen die Stromversorgung ausschalten und das Muster entnehmen.

Parameter der Kugelfallprüfmaschine
Modell: AS-D-B-200
Max. Höhe: 0–2 m
Fallmethode: Freier Fall (DC-Elektromagnet-Freigabe)
Stahlkugel-Set (Gewichte & Durchmesser): 112 g (Φ30 mm), 198 g (Φ36 mm), 225 g (Φ38 mm), 357 g (Φ41 mm), 533 g (Φ51 mm), 1042 g (Φ64 mm), 2280 g (Φ82 mm). Kugelnorm: JIS K-5400
Gesamtmaße (ca.): W530 × H2040 × D530 mm
Verpackungsmaße (ca.): W640 × H2210 × D640 mm
Maschinengewicht: 100 kg
Stromversorgung: AC 220 V, einphasig, 3 Leiter
Schiene: kundenspezifisch nach Anforderung

Technische Daten

• Modell: AS-D-B-200
• Maximale Fallhöhe: 0–2 m
• Fallmethode: Freier Fall (DC-Elektromagnet-Freigabe)
• Stahlkugel-Set (Gewichte & Durchmesser): 112 g (Φ30 mm), 198 g (Φ36 mm), 225 g (Φ38 mm), 357 g (Φ41 mm), 533 g (Φ51 mm), 1042 g (Φ64 mm), 2280 g (Φ82 mm)
• Kugelnorm: JIS K-5400
• Gesamtmaße (ca.): W530 × H2040 × D530 mm
• Verpackungsmaße (ca.): W640 × H2210 × D640 mm
• Maschinengewicht: 100 kg
• Stromversorgung: AC 220 V, einphasig, 3 Leiter
• Schiene: kundenspezifisch auf Anfrage
