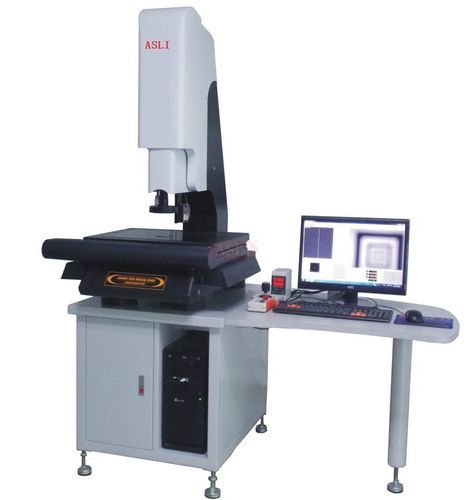

Kontaktloses Dimensionsprüfsystem VMS series

Übersicht
Diese 2D manuelle Video-Messmaschine ist für präzise Zwei-Koordinaten-Prüfungen in Bereichen wie Maschinenbau, Elektronik, Mess- und Kunststoffindustrie ausgelegt. Sie bietet visuelle Messung, Datenausgabe und einfache Integration in Prüfabläufe.

Produktparameter

• Modelle: VMS-1510, VMS-2010, VMS-320, VMS-4030
• Metalltisch Maße (mm): 354×228; 404×228; 500×330; 606×466
• Glastisch Maße (mm): 210×160; 260×160; 350×280; 450×350
• Verfahrweg (X×Y mm): 150×100; 200×100; 300×200; 400×300
• Gewicht (kg): 100; 110; 140; 240
• Abmessungen (B×H×T mm): 540×850×560; 760×900×600; 970×940×670

Bildsystem

• Farb-1/3" CCD-Video-Kamera mit Zoomobjektiven 0,7–4,5×
• Videovergrößerung: 40–255×
• Objektfeld: 7–1,1 mm
• LED Oberflächenbeleuchtungsplatte und LED Einfallbeleuchtung, Lichtstärke einstellbar

Zertifikate

• Offizieller chinesischer Kalibrierbericht von dritter Stelle
• CE-Zertifizierung

Merkmale der manuellen Video-Messmaschine

• RS-232-Schnittstelle zur PC-Anbindung; spezialisiertes 2D-Messsoftware für Steuerung und grafische Ausgabe
• Optionale Druckereinheit; verfügbare Mess- und Scan-Systeme
• Messung von Punkten, Linien, Kreisen, Bögen, Ovalen und Rechtecken; Multipunkt-Positionierung zur Verbesserung der Genauigkeit
• Sanfte X-, Y-, Z-Translationsbewegungen für komfortable und effiziente Messvorgänge
• Messdaten direkt exportierbar nach Word, Excel und AutoCAD

Technische Spezifikationen

• Brand: AI SI LI (China) Test Equipment Co., Ltd.
• Schnittstelle: RS-232; kompatibel mit PC und Messsoftware
• Datenausgabe: Word, Excel, AutoCAD
• Optionale Zubehörteile: Drucker; zusätzliche Mess- und Scansysteme
