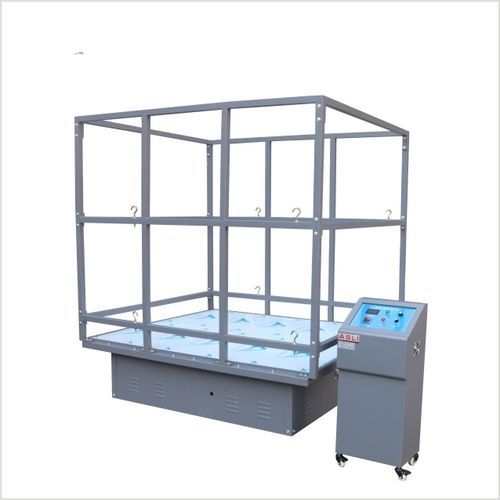

Vibriertisch mit Timer AS series

Übersicht
Dieser Prüfer bewertet die Vibrationsbeständigkeit von verpackten Waren, Leiterplatten und elektrischen Produkten durch Nachbildung von Transportvibrationen und -stößen. Die Ergebnisse unterstützen Verpackungsdesign und Fehleranalyse.

Produktbeschreibung
Der Prüfer verwendet eine Exzenterwelle, die eine elliptische Bewegung erzeugt, um Straßen- und Seetransportvibrationen zu simulieren. Die Prüfplattform ist auf dem Exzenterlager montiert; beim Drehen führt die Plattform eine elliptische Vertikalbewegung aus. Die Drehzahländerung simuliert unterschiedliche Fahrzeug- oder Schiffsgeschwindigkeiten und Vibrationsintensitäten.

Konstruktionsstandards
ASTM, ISTA, EN, ANSI, UL — geeignet für Spielzeug, Elektronik, Möbel, Geschenkartikel, Keramik, Verpackungen und andere Produkte für simulierte Transportprüfungen.

Hauptmerkmale

• Digitalanzeige zur Darstellung der Vibrationsfrequenz.
• Synchronriemenantrieb für geringen Geräuschpegel.
• Probenklemmschiene für sichere und einfache Befestigung.
• Schwerlast-Profilstahl-Basis mit vibrationsdämpfender Gummimatte für stabile Installation.
• DC-Motor mit Drehzahlregelung für stabilen Betrieb und hohe Tragfähigkeit.
• Drehvibrationsmodus (Typ 'horse racing') entsprechend gängigen Transportnormen.

Standardanforderungen
Amplitude: 25,4 mm (1 Zoll, fest).
Frequenz / Drehzahl: 1,5-5 Hz (≈100-300 U/min) einstellbar; typische Drehzahl 150-300 RPM.
Prüfgrundlage: Gesamtanzahl der Vibrationen T = 14200 / CPM.
Zeitsteuerung: 0-999 Stunden.
Vibrationsart: alternierend (rotierend).

Spezifikationen (nach Modell)
Modell: AS-100 | Nutzlast (Kg): 100 | Effektive Fläche WxD (mm): 1200×1000 | Gewicht (Kg): 200 | Außenmaße WxHxD (mm): 1300×650×1300
Modell: AS-200 | Nutzlast (Kg): 200 | Effektive Fläche WxD (mm): 1200×1000 | Gewicht (Kg): 250 | Außenmaße WxHxD (mm): 1300×650×1300
Modell: AS-300 | Nutzlast (Kg): 300 | Effektive Fläche WxD (mm): 1200×1300 | Gewicht (Kg): 350 | Außenmaße WxHxD (mm): 1300×650×1400
Modell: AS-600 | Nutzlast (Kg): 600 | Effektive Fläche WxD (mm): 1300×1400 | Gewicht (Kg): 450 | Außenmaße WxHxD (mm): 1400×750×1500
Modell: AS-1000 | Nutzlast (Kg): 1000 | Effektive Fläche WxD (mm): 1500×1500 | Gewicht (Kg): 600 | Außenmaße WxHxD (mm): 1600×850×1600
Drehzahl (RPM): 150~300 (gilt für alle Modelle)
Amplitude: 25,4 mm (1 Zoll)

Technische Daten

• Standards: ASTM, ISTA, EN, ANSI, UL.
• Amplitude (fest): 25,4 mm.
• Frequenz / Drehzahl: 1,5-5 Hz / 100-300 U/min (einstellbar); typische RPM 150-300.
• Prüfgrundlage: T = 14200 / CPM.
• Zeitbereich: 0-999 Stunden.
• Vibrationsmodus: alternierend / Drehvibration.
• Antrieb und Steuerung: Synchronriemenantrieb; DC-Motor mit Drehzahlregelung; digitale Frequenzanzeige.
• Probenfixierung: Schienenklemmsystem.
• Basis: Schwerlast-Profilstahl mit vibrationsdämpfender Gummimatte.
• Verfügbare Modelle: AS-100, AS-200, AS-300, AS-600, AS-1000.
• Beispielhafte Prüfflächen: 1200×1000 mm bis 1500×1500 mm je nach Modell.
