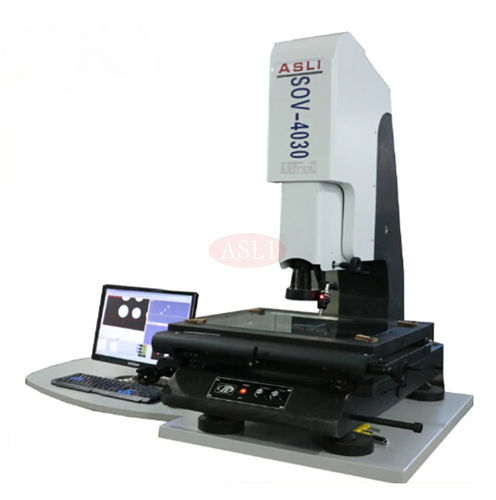

Computergesteuertes Koordinatenmesssystem SOV series

ohne Armefür Kleinteilefür die Messtechnik

Anwendung:
Das 3D-Video-Messsystem ist ausgelegt für die dreidimensionale Vermessung komplexer Werkstücke wie Neigungen, Rundungen, Nuten, Säulen, Kugeln, Baumaße und Blindbohrungen sowie geometrischer Parameter wie Abstände zwischen Elementen und Winkel. Geeignet für Maschinenbau, Elektronik, Mobilkomponenten, Haushaltsgeräte, Steckverbinder, Präzisionsspannmittel, Kunststoffteile, Eisenwaren und verwandte Industriebereiche.

Technische Daten:
Modell: SOV-4030 | SOV-3020 | SOV-2010
Abmessungen (BxHxT, mm): 860x650x1120 | 700x500x900 | 570x370x790
Zoom (17" Bildschirm): 20x-120x, 30x-225x (modellabhängig)
CCD: Farbe, 1/3", 8.000.000 px
Verfahrwege X*Y*Z (mm): 400x300x150 | 300x200x150 | 200x100x100
Tischabmessungen (mm): 600x450 | 500x350 | 350x270
Tischbelastung (kg): 30 | 25 | 30
Optionale Konfiguration: UK-Sonde verfügbar
Gewicht (kg): 350 | 180 | 100

Funktionen:

• RS-232-Kommunikation für PC-Anschluss und Kompatibilität mit spezialisierter 2D-Messsoftware zur Datenverwaltung und grafischen Ausgabe.
• Optionale Drucker und verschiedene Mess-/Scan-Systemkonfigurationen zur Anpassung an Produktionsabläufe.
• Messung von Punkten, Linien, Kreisen, Bögen, Ovalen und Rechtecken; Multipunkt-Positionierungsfunktion erhöht die Messgenauigkeit.
• Synchronisierte X-, Y-, Z-Achsenbewegung für effiziente, wiederholbare Prüfabläufe.

Garantie: Ein Jahr kostenlose Garantie für die komplette Maschine; lebenslange Wartung verfügbar.

Kundendienst: Rückmeldung innerhalb von 8 Stunden nach Eingang der Kundenanfrage.

Service: OEM-Service, Konstruktionsservice, Kundenetikett-Service.

Merkmale / technische Spezifikationen:

• Hauptbezeichnung: SOV-Serie (SOV-4030, SOV-3020, SOV-2010).
• Messbereich: 3D-Messung komplexer Formen (Neigungen, Rundungen, Nuten, Säulen, Kugeln, Blindbohrungen) und geometrischer Parameter (Abstände, Winkel).
• CCD-Sensor: Farbe 1/3"; 8.000.000 Pixel.
• Zoom-Fähigkeit: bis zu 20x-120x und 30x-225x auf 17"-Anzeige (modellabhängig).
• Verfahrweg-Optionen X*Y*Z pro Modell: 400x300x150 mm / 300x200x150 mm / 200x100x100 mm.
• Tischabmessungen und Tragfähigkeit variieren je nach Modell (siehe technische Tabelle oben).
• Optionale UK-Sonde für erweiterte Messfunktionen.
• Gewicht pro Modell: 350 kg / 180 kg / 100 kg.
• Garantie: 1 Jahr kostenlos; lebenslange Wartung möglich.
• Anwendungen: geeignet für Maschinenbau, Elektronik, mobile Bauteile, Haushaltsgeräte, Steckverbinder, Präzisionsspannmittel, Kunststoffteile, Eisenwaren und verwandte Branchen.
