Druckmesssystem ARF8283AB

Direktkontaktindirektper Strominjektion

Übersicht

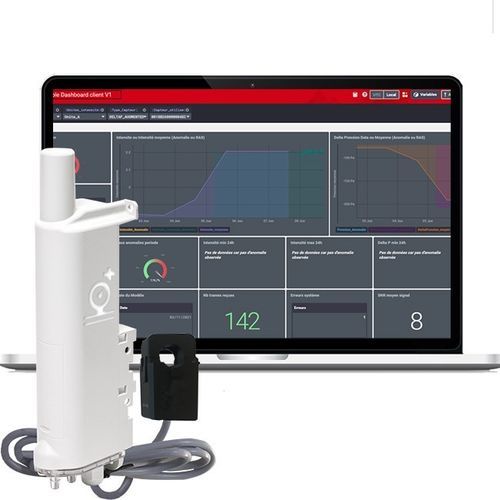

Die Smart Delta P Lösung überwacht Lüftungsanlagen, um Wartungen vorauszuplanen und den Betrieb zu optimieren. Sie kombiniert einen Adeunis Smart Delta P IoT-Sensor (Differenzdruck- und Strommessung), ein dediziertes Firmware-Paket mit mathematischen Aggregaten und Edge-AI sowie die Carl Software IoT-Plattform zur Datenverarbeitung, Modellbildung und Alarmierung. Der Sensor wird über zwei Schläuche und eine Stromzange an bestehende Lüftungsanlagen angeschlossen und erlernt ein 'normales' Betriebsprofil, bevor er Abweichungen erkennt.

Vorteile der IoT-Lösung

• Ermöglicht vorausschauende Wartungsbewertung
• Reduziert Eingriffs- und Betriebskosten
• Verlängert die Lebensdauer der überwachten Anlagen
• Unterstützt die Sicherstellung von Luftaustausch und Compliance

Highlights der IoT-Lösung

• Kompatibel mit jedem bestehenden Lüftungssystem (AHU, RLT)
• Keine Sensor-Konfiguration dank On-Board-AI
• Erkennt automatisch normale Betriebsarten und leitet Abweichungen sowie Alarmgrenzen ab

Hauptkomponenten
Die Lösung umfasst den Adeunis Smart Delta P IoT-Sensor mit Firmware, die mathematische Aggregate sowie KI- und Edge-Computing-Funktionen für lokale Datenverarbeitung integriert, sowie die Carl Software Plattform für Datenanalyse, Modellbildung und Alarm- bzw. Predictive-Maintenance-Funktionen.

Funktionsweise
Der Sensor beobachtet und analysiert den 'normalen' Betrieb in einer Lernphase. Nach der Lernphase erkennt er frühe Anzeichen für abnormales Verhalten und sendet Alarme an die Carl Software Plattform über IoT-Netze. Die verarbeiteten Daten erlauben Betreibern, die Lüftung anzupassen und Wartungen vorzuziehen.

Funktionen
Messen

• Aggregation von Differenzdruckmessungen
• Aggregation von Strommessdaten über Stromzange

Alarm

• Alarm bei Anomalieerkennung*
• Alarm bei Filterverstopfungserkennung*

Steuern

• Schalten digitaler Ausgänge

Hinweise
*Alarmfunktionen für Anomalie- und Verstopfungserkennung sind verfügbar in Kombination mit BL Predict von Carl Software.

Technische Daten

• Modell / Handelsname: Smart Delta P
• Teilenummer (Beispiel auf Produktseite): ARF8283AB (SMART DELTA P LoRaWAN EU863-870)
• 2 digitale Ein-/Ausgänge zum Koppeln eines Ausgangssensors oder zur Erkennung von Wasser auf dem Boden
• Lokale Konfiguration oder Konfiguration über Netzwerk
• Betriebstemperaturbereich (Sensor): -20°C bis +70°C
• Messbereich Differenzdruck: -500 Pa bis +500 Pa
• Genauigkeit Differenzdruck: ±25 Pa
• Gehäuseschutz: IP68
• Abmessungen: 200 x 63,5 x 34 mm
• Wechselbare Batterie; Lebensdauer mehrere Jahre
• Integriertes Befestigungssystem: Hutschiene, Rohr, Wand, Schelle
• Funkband: LoRaWAN® EU863-870
• Normen: Richtlinie 2014/53/EU (RED)
• Eigenschaften des Stromwandlers: Betriebstemperatur -25°C bis +60°C; Brandfestigkeit UL94-V0; Genauigkeit ±2%; verfügbar ab 5 A; Information ausgegeben über 0-10 V Umwandlung
