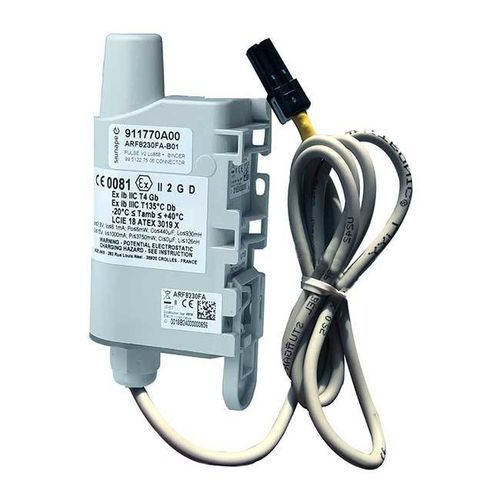

IoT-Gaszähler ARF8230FA-B02

Produktübersicht
ATEX PULSE IoT-Sensor, vorkonfektioniert mit einem GAZPAR 2-poligen Buchsenstecker zum Auslesen von Impulsausgängen von Gaszählern. Entwickelt für periodische Indexübertragung, Durchflussüberwachung und Leck-/Betrugs­erkennung in industriellen und Versorgungsanwendungen.

Hauptmerkmale DES IOT-SENSORS

• Vorkonfektioniert mit GAZPAR-Anschluss (2-polig, 1 m Kabel)
• Periodische Überwachung von Index und Durchfluss (Min/Max)
• Leck- und Betrugserkennung mit konfigurierbaren Alarmen
• Lokale oder entfernte Konfiguration
• Batteriebetrieben mit eingelöteter Zelle
• Zeitgestempelte Übertragungen (LoRaWAN)
• Netztest beim Start

ATEX-Produkt (Einsatzbereiche)

• Gas & Dampf
  • Zone 1: unmittelbare Nähe zum Gefahrenbereich
  • Gruppe IIC: Wasserstoffgase und -dämpfe, Acetylen …
• Staub
  • Zone 21: unmittelbare Nähe zum Gefahrenbereich

Funktionen des vernetzten Sensors

• Überwachen: periodisches Auslesen und Übertragen des Zählerindexes; Überwachung der Durchflussraten (Min/Max)
• Alarmieren: Auslösen von Alarmen bei Überschreiten von Durchflussschwellen oder bei Leckageerkennung (AND/OR-Logik)

Sensormerkmale

• Periodische Modi mit optionaler Historie
• Datenredundanz und konfigurierbarer Lebensrahmen
• Zeitstempelung und LoRaWAN-Netztest beim Start
• Anpassung der Join-Phase für die Netzinbetriebnahme
• Alarme bei Produktfehler, Konfigurationsfehler und niedriger Batterie
• Kabelinduktivität < 0.004 mH; Kabelkapazität < 0.00012 µF

Allgemeine Spezifikationen

• Abmessungen: 105 x 50 x 27 mm
• Gewicht: 70 g
• Gehäuse: IP67
• Integrierte Befestigung: DIN-Schiene, Rohr, Wandbefestigung, Flansch
• Betriebstemperatur: -20°C bis +40°C
• Gelötete Batterie (nicht vom Nutzer wechselbar)

Gazpar-Stecker

• GAZPAR 2‑poliger Buchsenstecker
• Kabellänge: 1 m
• Kabelinduktivität < 0.004 mH
• Kabelkapazität < 0.00012 µF

PULSE ATEX Spezifikationen

• ATEX II 2 G D
• Ex ib IIC T4 Gb
• Ex ib IIIC T135°C Db
• Umgebungstemperatur: -20°C < Tamb < +40°C
• Ui ≤ 3.9 V; Ii ≤ 6.1 mA; Po ≤ 6 mW; Co ≤ 440 µF; Lo ≤ 930 mH
• Ui ≤ 15 V; Ii ≤ 1000 mA; Pi ≤ 3750 mW; Ci = 0 µF; Li = 126 nH

Zertifizierungen & Konformität

• LoRaWAN EU863-870
• Richtlinie 2014/53/EU (RED)

Geschätzte Autonomie

• 1 Indexübertragung pro Stunde (24 Frames/Tag), 500 Impulse/Tag mit aktiviertem Pull-up
• LoRaWAN EU863-870: SF7 > 10 Jahre; SF12: 7 Jahre

Verfügbare Varianten

• Sensor in zählerfertigen Varianten erhältlich (GAZPAR-Anschlussvarianten wie Binder-Stecker und PULSE ATEX Impuls‑Schnittstelle)

Technische Daten

• Produkt: ATEX PULSE IoT-Sensor kombiniert mit GAZPAR-Anschluss
• Anschluss: GAZPAR 2‑polig, Kabel 1 m
• Schutzart: IP67
• Abmessungen: 105 x 50 x 27 mm
• Gewicht: 70 g
• Betriebstemperatur: -20°C bis +40°C
• ATEX-Einstufung: ATEX II 2 G D; Ex ib IIC T4 Gb; Ex ib IIIC T135°C Db
• Elektrische Grenzwerte: Uo ≤ 3.9 V; Io ≤ 6.1 mA; Po ≤ 6 mW; Co ≤ 440 µF; Lo ≤ 930 mH; Ui ≤ 15 V; Ii ≤ 1000 mA; Pi ≤ 3750 mW; Ci = 0 µF; Li = 126 nH
• Funk: LoRaWAN EU863-870
• Batterie: eingelötet (nicht wechselbar)
• Funktionen: periodische Indexübertragung, Durchflussüberwachung, Leck-/Betrugserkennung, Schwellenalarme, lokale/ferngesteuerte Konfiguration, Zeitstempel, Netztest beim Start
