Schwimmer-Füllstandssensor ARF817 series

für FlüssigkeitenFlüssigkeitLoRaWAN

Überblick

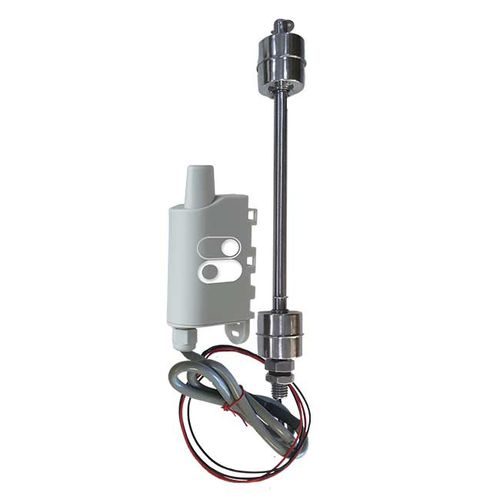

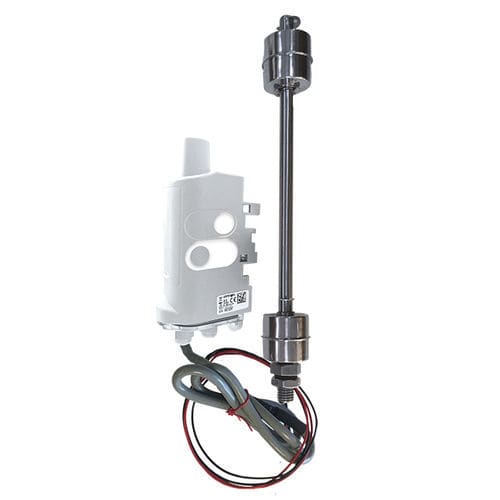

Der Doppel-Niveau-Sensor ist ein betriebsbereites Produkt zur Erkennung von zwei Flüssigkeitsniveaus. Das Paket besteht aus einem Transceiver mit Trockenkontakten (DRY CONTACTS) und einer Doppel-Niveau-Sonde. Werkseinstellungen sind vorhanden, um die Installation durch den Anwender zu vereinfachen.

Highlights des IoT-Sensors

• 4 konfigurierbare Ein-/Ausgänge:
  • Steuerung eines Ausgangs bei Zustandsänderung eines Eingangs
  • Fernsteuerung und nahezu Echtzeitsteuerung des Ausgangs – LoRaWAN Klasse C
  • Erfassung der Verweildauer in einem Zustand
• Mehr als 15 Jahre Autonomie (abhängig von Version und Konfiguration)
• Lokale und entfernte Konfiguration
• Übertragungsmodi: periodisch und/oder ereignisgesteuert
• Kompatibel mit KARE
• Verfügbare Versionen: LoRaWAN: EU863-870 / US902-928 / AU915-928 / AS923-1; Sigfox: RC1 / RC2 / RC4

Welche Aktionen führt der verbundene Sensor aus?

• Alarm: Ereignisbasierte Alarmierung – Warnung bei Anstieg oder Abfall des Niveaus, Antizipation eines Überlaufs, Verhinderung der Entleerung des Tanks.
• Überwachen: Anzahl der Zustandsänderungen zählen, Verweildauer in einem Zustand bewerten.

Eigenschaften des Doppel-Niveau-Sensors

• Vier konfigurierbare digitale Ein-/Ausgänge
• LoRaWAN Klasse C (bei externer Stromversorgung)
• Periodische und/oder ereignisbasierte Übertragung
• Konfigurierbarer Lebenszyklus
• Gerätefehler-, Konfigurationsfehler- und Niedrigbatterie‑Warnungen
• Betriebstemperaturbereich (Transceiver): -25°C bis +70°C
• Wechselbare Batterie
• Integriertes Befestigungssystem: Hutschiene, Rohr, Wandbefestigung, Schelle
• Konfiguration:
  • Lokal über USB‑Port
  • Remote über das Netzwerk, mit Auswahl der Übertragungsmodi, Periodizität und Schnittstellenverhalten (Eingang/Ausgang)
• Zertifizierungen: Richtlinie 2014/53/EU (RED); USA: FCC - Title 47 CFR Part 15; Kanada: RSS‑247 Issue 2; AS/NZS 4268

Spezifikationen der Doppel-Niveau-Sonde

• Betriebstemperaturbereich (Sonde): bis 120°C
• Abmessungen: 215 mm gesamt / 200 mm Gehäuse des Schwimmers
• Gehäuse: Edelstahl 304
• Kabellänge: ca. 1 m
• Betriebsdruck: 1 MPa
• Maximaldruck: 5 MPa

Unterstützte Gebiete / Funkversionen

• LoRaWAN: EU863-870, US902-928, AU915-928, AS923-1
• Sigfox: RC1, RC2, RC4

Sensorposition

• In einem Tank
• In einer Ablaufdüse

Teilenummern (Produktreferenzen)

• LoRaWAN: ARF8170ARA-B02 (EU863-870); ARF8170BRA-B02 (US902-928); ARF8170IRA-B02 (AU915-928); ARF8170JRA-B02 (AS923)
• Sigfox: ARF8171BA-B02 (RC1); ARF8170DRA-B02 (RC2); ARF8170KRA-B02 (RC4)

Technische Dokumentation

• Datenblätter verfügbar für LoRaWAN- und Sigfox-Versionen

Technische Daten / Spezifikationen

• Produkttyp: Doppel-Niveau-Flüssigkeitssensor mit DRY CONTACTS Transceiver
• Lieferumfang: Transceiver mit Trockenkontakten + Doppel-Niveau-Sonde
• Eingänge/Ausgänge: 4 konfigurierbare digitale Ein-/Ausgänge
• Übertragung: LoRaWAN (verschiedene regionale Bänder) und Sigfox (RC1/RC2/RC4)
• Übertragungsmodi: periodisch und/oder ereignisgesteuert
• Stromversorgung / Autonomie: Wechselbare Batterie; über 15 Jahre je nach Version und Konfiguration
• Betriebstemperatur (Transceiver): -25°C bis +70°C
• Betriebstemperatur (Sonde): bis 120°C
• Sondenabmessungen: 215 mm gesamt / 200 mm Schwimmerkörper
• Sondengehäuse: Edelstahl 304
• Sondenkabel: ~1 m
• Sondendruck: Betriebsdruck 1 MPa; max. 5 MPa
• Befestigung: Hutschiene, Rohr, Wandbefestigung, Schelle
• Konfiguration: lokal via USB; remote via Netzwerk (Übertragungsmodi, Periodizität, Ein-/Ausgangsverhalten)
• Warnungen: Gerätefehler, Konfigurationsfehler, niedrige Batterie, Pegeländerung
• Normen & Zertifizierungen: RED 2014/53/EU; FCC 47 CFR Part 15; Canada RSS‑247 Issue 2; AS/NZS 4268
• Teilenummern: siehe Liste der regionalen Varianten (LoRaWAN und Sigfox)
