Ringkern-Stromsensor ARF819 series

für DIN-SchieneAC4-20 mA

Produktübersicht

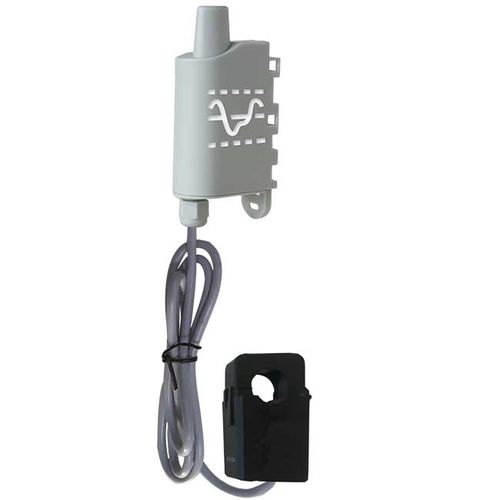

Der CURRENT SENSOR ist ein gebrauchsfertiges LoRaWAN-Gerät, das den ANALOG Sender und einen Stromwandler (50 A, 100 A oder 500 A) kombiniert, um Wechselstrom zu messen und Werte über LPWAN zur Überwachung und Analyse zu übertragen.

Hauptmerkmale

• 2 analoge Eingänge, unabhängig konfigurierbar als 0-10 V oder 4-20 mA
• 2 digitale Trockenkontakte, jeweils zu den analogen Kanälen zugeordnet
• Datenübertragung: periodisch und/oder ereignisgesteuert (LoRaWAN EU863-870)
• Betrieb mit austauschbarer 2600 mAh Batterie
• Gehäuse IP67 für Außen-/Industrieeinsatz
• Kompatibel mit Adeunis Device Management (KARE)

Funktionen des angeschlossenen Sensors

• Überwachung der Energieerzeugung und von Anlagen durch Strommessung
• Verfolgung und Analyse von Verbrauchsmustern für präventive Wartung und Reporting

Alarmfunktionen
UND/ODER Auslösen von Alarmen, wenn:

• konfigurierte obere und/oder untere Stromgrenzen überschritten werden
• ein Ereignis an einem der 2 Trockenkontakt-Eingänge auftritt

Technische Spezifikationen

• 2 analoge Eingänge konfigurierbar 0-10 V oder 4-20 mA
• 2 digitale Trockenkontakte, verknüpft mit den analogen Eingängen
• Lokale und Fernkonfiguration über das Netzwerk
• Übertragungsmodi: periodisch und/oder ereignisgesteuert
• Alarme: Produktfehler, Konfigurationsfehler, niedriger Batteriestand

Allgemeine Spezifikationen

• Gewicht: 70 g (Batterie inkl.)
• Abmessungen: 105 x 50 x 27 mm
• Gehäuse: IP67, EMERGE™ PC 8731HH graues Harz (Gehäuse), EMERGE™ PC 8430-15 transparentes Harz (Boden)
• Montage: Hutschiene (DIN), Rohr, Wand, Schelle
• Stromversorgung: austauschbare Batterie 2600 mAh
• Empfohlene Betriebsbedingungen: -25°C bis +70°C (Batterieversion); 0–85% rF ohne Kondensation

Eigenschaften des Stromwandlers

• Betriebstemperatur: -25°C bis +60°C
• Brandschutz: UL94-V0
• Verfügbare Versionen: 50 A, 100 A, 500 A
• Genauigkeit: ±2%
• Kabellänge: ca. 70 cm
• Kabeldurchmesser je Version: 50 A = 10 mm; 100 A = 16 mm; 500 A = 36 mm

Zusätzliche technische Angaben

• Minimale Abfrageperiode: 30 Sekunden
• Datenprotokollierung: bis zu 24 Samples pro Frame
• Konfigurierbares Life-Frame und optionales EPOCH 2013 Zeitstempel-Format
• Netztest beim Start (LED); anpassbare Join-Phase; Remote-Join-Neustart
• Datenzugriff und Redundanz vorhanden

Einsatzbereich
LoRaWAN EU863-870

Geschätzte Batterielaufzeit (Beispiele)
Bedingungen: 2 aktivierte Eingänge, konfiguriert als 0-10 V.
Bei 1 Abfrage alle 5 min und 1 Übertragung alle 30 min:

• SF7: >15 Jahre
• SF12: ≈5 Jahre

Bei 1 Abfrage alle 10 min und 1 Übertragung alle 60 min:

• SF7: >15 Jahre
• SF12: ≈9.1 Jahre

Zertifizierung
Richtlinie 2014/53/EU (RED)

Produktreferenzen

• ARF8190BA-B01 CURRENT SENSOR LoRaWAN® EU863-870 – 50A
• ARF8190BA-B02 CURRENT SENSOR LoRaWAN® EU863-870 – 100A
• ARF8190BA-B03 CURRENT SENSOR LoRaWAN® EU863-870 – 500A

Technische Merkmale (Auszug)

• Produktname: CURRENT SENSOR
• Brand: Adeunis
• Modellaufbau: ANALOG Sender + Stromwandler (50 A / 100 A / 500 A)
• Analoge Eingänge: 2, konfigurierbar 0-10 V oder 4-20 mA
• Digitale Eingänge: 2 Trockenkontakte zugeordnet
• Übertragung: periodisch und/oder ereignisgesteuert (LoRaWAN EU863-870)
• Schutzart: IP67
• Batterie: austauschbar 2600 mAh
• Gewicht: 70 g; Abmessungen: 105 x 50 x 27 mm
• Transducer Betriebstemp.: -25°C bis +60°C; Genauigkeit ±2%
• Montage: Hutschiene, Rohr, Wand, Schelle
• Minimale Abfrageperiode: 30 s; Logging: bis zu 24 Samples/Frame
• Zeitstempel: EPOCH 2013 (optional)
• Zertifizierungen: RED 2014/53/EU
