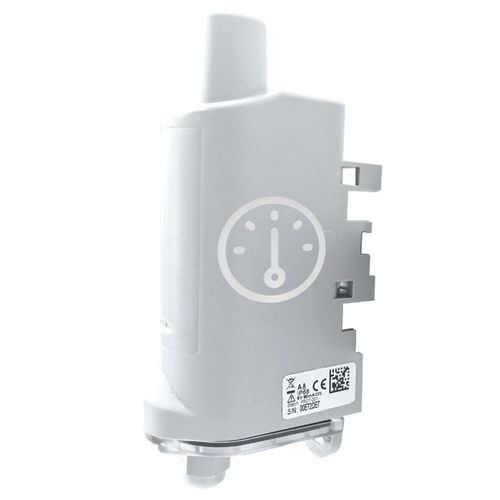

Konfigurierbarer drahtloser Transmitter für Sensor ARF8230 series

geringe LeistungprogrammierbarImpuls

Produktübersicht
Der PULSE-Sensor liest und analysiert Verbrauchsdaten von Wasser-, Strom- oder Wärmezählern und zählt Gerätezählzyklen zur Unterstützung der Wartungsplanung. Es handelt sich um eine drahtlose Impuls-Schnittstelle für die einfache Anbindung an Zähler oder Geräte mit Impulsausgang.

Hauptmerkmale des IoT-Sensors

• 2 konfigurierbare Impulseingänge (Trockenkontakt, REED, S0, Open Collector)
• Batterieautonomie über 15 Jahre je nach Version und Konfiguration
• Erkennung von Manipulation und Lecks
• Durchflussüberwachung für Zähler
• Periodische und/oder ereignisgesteuerte Datenübertragung
• Datenprotokollierung zur Optimierung der Autonomie
• Lokale (USB-C) und Fernkonfiguration
• Kompatibel mit KARE+
• Verfügbar: LoRaWAN (EU863-870, US902-928, AU915-928, AS923-1), Sigfox (RC1/RC2/RC4), NB‑IoT / LTE‑M
• 6‑Draht‑Variante und ATEX‑Option verfügbar

Funktionen des PULSE IoT-Sensors

• Schließt zwei 3‑draht Zähler oder einen 5‑draht Zähler an (6‑Draht Variante)
• Periodische Übertragung von Zählerständen oder Gerätezählungen, optional mit Werteeinschreibung
• Alarme und ereignisgesteuerte Übertragungen bei Durchflussschwellen (hoch/niedrig) und Leckerkennung
• Konfigurierbare Redundanz (Wiederholungen pro Frame)
• Manipulationseingang pro Kanal zur Zustandsänderungserkennung
• Lokale Konfiguration per USB‑C und Fernkonfiguration über das Netzwerk (Periodizität, Übertragungsmodi, Schwellen)
• Fehler-, Konfigurations- und Batterie-Warnungen
• Impulserkennungstest beim Start (LoRaWAN); programmierbare Erfassungszeit und tägliche automatische Zeitsynchronisation (LoRaWAN)

Was der Sensor ausführt

• Alarmieren: Auslösen von Alarmen bei Manipulation, Schwellenüberschreitung oder Leck
• Überwachen: Periodische Meldung von Wasser-, Strom- und Wärmezählerständen (Indexübertragung, Durchfluss min/max)
• Zählen: Zählen von Gerätezählzyklen zur vorausschauenden Wartung

Verfügbare Artikelnummern / Varianten

• ARF8230ARA - PULSE LoRaWAN EU863-870
• ARF8230CRA - PULSE Sigfox RC1
• ARF8230ARA-CBL2 - PULSE CBL LoRaWAN EU863-870 (6 Drähte)
• ARF8230CRA-CBL2 - PULSE CBL Sigfox RC1 (6 Drähte)
• ARF8230BRA - PULSE LoRaWAN US902-928
• ARF8230DRA - PULSE Sigfox RC2
• ARF8230JRA - PULSE LoRaWAN AS923-92
• ARF8230IRA - PULSE LoRaWAN AU915-928
• ARF8230KRA - PULSE Sigfox RC4

Zertifizierungen & Vorschriften
EU-Varianten: Richtlinie 2014/53/EU (RED); USA: FCC Title 47 CFR Part 15; Kanada: RSS-247; AS/NZS 4268 dort anwendbar.

Technische Daten

• Eingänge: 2 konfigurierbare Impulseingänge (Trockenkontakt, REED, S0, Open Collector)
• Anschließbare Zähler: zwei 3‑Draht oder ein 5‑Draht Zähler (6‑Draht Variante verfügbar)
• Abmessungen: 132 x 62 x 34 mm
• Gewicht: 103 g
• Gehäuse: IP68
• Befestigung: DIN‑Schiene, Rohr, Wand, Schelle
• Betriebsbedingungen: -25°C bis +70°C; 0–85% rF (ohne Kondensation)
• Stromversorgung: wechselbare Batterie 4000 mAh; Laufzeit abhängig vom Profil (z. B. LoRaWAN SF7/SF10/SF12 >15 Jahre; Sigfox RC1 ~7,3 Jahre im Beispielprofil)
• Datenmodi: periodische Übertragung, ereignisgesteuert, Protokollierung (bis zu 23 Proben pro Frame)
• Redundanz: konfigurierbare Wiederholungen pro Frame
• Konfiguration: USB‑C lokal und Netzwerkfernkonfiguration
• Alarme: Manipulationserkennung, Leck- und Durchflussschwellen, Produkt-/Konfigurations-/Batteriefehler
• Zeit & Erfassung: Impulserkennungstest beim Start (LoRaWAN), programmierbare Erfassungszeit, tägliche automatische Uhrensynchronisation (LoRaWAN)
• Konnektivität: LoRaWAN, Sigfox, NB‑IoT / LTE‑M; kompatibel mit KARE+
• ATEX: zertifizierte Variante mit Binder- oder Gazpar‑Steckern verfügbar
• Decodierung: Unterstützung über bereitgestellte CODEC‑Werkzeuge
