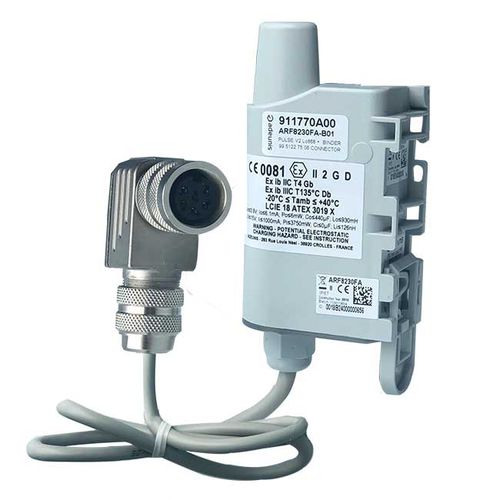

Impulszähler PULSE ATEX

elektronischLoRaWANIP67

Überblick Lösung, die den PULSE ATEX Sensor mit einem werksseitig vorverzogenen Binder-Steckverbinder kombiniert, um Impuls-Signale von Gaszählern zu erfassen und Fernüberwachung sowie Energiemanagement zu ermöglichen. Für ATEX-Umgebungen ausgelegt, LoRaWAN EU863-870 verfügbar.

Hauptmerkmale

• Vorverzauhter Binder-Steckverbinder für Direktanschluss am Zähler
• Batteriebetrieben mit periodischen oder alarmgesteuerten Sendungen
• Erkennung von Manipulationen und Gaslecks
• Durchflussüberwachung (min/max)
• Lokale und entfernte Konfiguration (LoRaWAN)
• Datenlogging und Redundanz für Betriebsstabilität
• Zeitstempel und Netztest beim Start
• Verfügbare Versionen: PULSE ATEX; Version mit Gazpar-Steckverbinder

ATEX-Zonen

• Gas & Dampf:
  • Zone 1: unmittelbare Nähe zum gefährdeten Bereich
  • Gruppe IIC: Wasserstoff, Acetylen und ähnliche Gase
• Staub:
  • Zone 21: unmittelbare Nähe zum gefährdeten Bereich

Sensorfunktionen

• Überwachen: periodische Indexübermittlung der Zählerstände und permanente Durchflussüberwachung (min/max)
• Alarmieren: Auslösen von Alarmen (UND/ODER) bei Überschreitung von Durchflussschwellen oder Leckagen
• Konfigurierbare Bericht- und Alarmparameter zur Anpassung an Messrichtlinien

Versionen für Gaszähler

• PULSE ATEX (LoRaWAN EU863-870 verfügbar)
• Version mit Gazpar-Steckverbinder

Technische Daten

• Sensorfunktionen: periodische Modi mit/ohne Logging; Redundanz; Zeitstempel; Netztest beim Start; anpassbare Join-Phase; konfigurierbarer Lifeframe; Alarm bei Produktfehler, Konfigurationsfehler, niedriger Batterie
• Allgemein: Abmessungen 105 x 50 x 27 mm; Gewicht 70 g; Gehäuse IP67 (IP68 auf Anfrage); integrierte Befestigungen: DIN-Schiene, Rohr, Wand, Flansch; Betriebstemperatur -20°C bis +40°C; verlötete Batterie; Normen: Richtlinie 2014/53/EU (RED)
• Binder-Steckverbinder: IP67; gewinkelter Buchsenstecker; DIN 6 Pins; UL-Zertifizierung; Kabellinduktanz < 0.004 mH; Kabelkapazität < 0.00012 µF
• PULSE ATEX: ATEX II 2 G D; Ex ib IIC T4 Gb; Ex ib IIIC T135°C Db; -20°C < Tamb < +40°C; intrinsische Grenzen: Uo ≤ 3.9V; Io ≤ 6.1mA; Po ≤ 6mW; Co ≤ 440µF; Lo ≤ 930mH; Ui ≤ 15V; Ii ≤ 1000mA; Pi ≤ 3750mW; Ci = 0µF; Li = 126nH
• Funk / Einsatzbereich: LoRaWAN EU863-870
• Beispiel-Autonomie: 1 Indexübertragung/Stunde (24 Frames/Tag), 500 Impulse/Tag mit Pull-up aktiv; SF7 > 10 Jahre; SF12 ≈ 7 Jahre
• Teilenummer (Beispiel): ARF8230FA-B01 = PULSE ATEX + BINDER LoRaWAN EU863-870
• Zertifizierungen: Richtlinie 2014/53/EU (RED)
