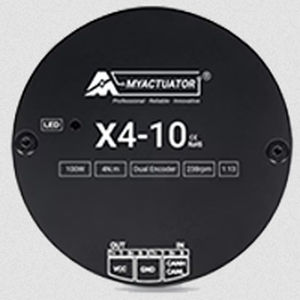

Bürstenloser Motor RMD X4-10-EU

24 Vmit angeflanschtem EncoderPancake-Typ

Der brushless Pancake-Motor RMD X4-10-EU ist ein kompakter, leistungsstarker Motor mit integriertem Antrieb, Encoder und Planetengetriebe. - Drehmoment: 4 Nm - Nenndrehzahl: 238 U/min - Kommunikation: CAN oder EtherCAT Hauptmerkmale: - Integrierter Antrieb + Encoder + Planetengetriebe - Nennausgangsleistung: 100 W - Nennstrom: 7,8 A - Spitzendrehmoment: 10 Nm - Spitzenstrom: 19,5 A - Kommunikation: CAN - EtherCAT Technische Spezifikationen: - Getriebetyp: Planetengetriebe - Übersetzungsverhältnis: 28:17 - Eingangsspannung (V): 24 - Leerlaufdrehzahl (U/min): 317 - Leerlauf-Eingangsstrom (A): 1 - Nenndrehzahl (U/min): 238 - Nenndrehmoment (Nm): 4 - Nennausgangsleistung (W): 100 - Nennphasenstrom (Arms): 7,8 - Max. Drehmoment (Nm): 10 - Max. Strom (Arms): 19,5 - Motorwirkungsgrad (%): 69,5 - Back-EMF (vdc/krpm): 6 - Drehmomentkonstante (Nm/A): 0,8 - Widerstand (Ω): 0,32 - Induktivität (mH): 0,14 - Anzahl der Polpaare: 13 - Dreiphasenanschluss: Y - Rückseitiges Antriebsmoment (N.m): 0,8 - Spiel (Arcmin): 10 - Axiale Tragfähigkeit (KN): 1,2 - Radiale Tragfähigkeit (KN): 1,2 - Trägheit (kg.cm2): 0,25 - Encodertyp und Schnittstelle: Dual Encoder ABS-17BIT (Eingang)/18BIT (Ausgang) - Wiederholgenauigkeit (Grad): <0,01 - Kommunikation: CAN BUS / EtherCAT - Gewicht (kg): 0,33 - Isolationsklasse: F Leistungstabelle (X4-10-EU): - Drehmoment (Nm): 5,2, Temperaturanstieg (°C): 41, Stillstandzeit (S): 10, Strom (Arms): 7,8 - Drehmoment (Nm): 6, Temperaturanstieg (°C): 16, Stillstandzeit (S): 8, Strom (Arms): 9,1 - Drehmoment (Nm): 7,2, Temperaturanstieg (°C): 26, Stillstandzeit (S): 5, Strom (Arms): 11 - Drehmoment (Nm): 8, Temperaturanstieg (°C): 30, Stillstandzeit (S): 3, Strom (Arms): 12,1 Wichtige technische Merkmale: - Typ: Brushless Pancake-Motor mit integriertem Antrieb, Encoder und Planetengetriebe - Modell: X4-10-EU - Eingangsspannung: 24 V - Nennleistung: 100 W - Nenndrehmoment: 4 Nm - Nenndrehzahl: 238 U/min - Nennstrom: 7,8 A - Spitzendrehmoment: 10 Nm - Spitzenstrom: 19,5 A - Kommunikation: CAN - EtherCAT - Encoder: Dual ABS-17BIT (Eingang)/18BIT (Ausgang) - Gewicht: 0,33 kg - Isolationsklasse: F
