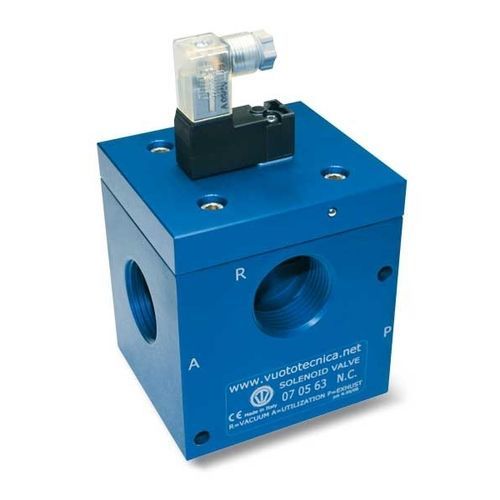

Direktgesteuertes Magnetventil 070x63Nx series

3-WegeNONC

Direktgesteuerte 3-wege-vakuum-magnetventile mit elektrischer spule mit niedriger stromaufnahme Die 3-Wege-Vakuum-Magnetventile dieser Serie sind direkt gesteuert, mit zwei Stellungen und sie sind mit konischen sowie durch das Vakuum selbst servogesteuerten Verschlüssen versehen. Serienmäßig geliefert sind sie normal geschlossen; auf Anfrage können sie aber auch normal geöffnet sein. Sie bestehen aus einem Körper aus eloxiertem Aluminium, in dem sich die Anschlussverbindungen befinden, aus zwei Verschlüssen aus Silikon, die auf einen Schaft aus rostfreiem Stahl gesteckt sind, und einer Membran aus einer textilverstärkten Spezialmischung; ein Elektropilotventil, das durch eine elektrische Spule betätigt wird, verwaltet das Vakuum an der Servosteuerung. Das Funktionsprinzip dieser Magnetventile basiert auf der Druckdifferenz, die zwischen der Vakuumpumpe oder dem Vakuumerzeuger und dem Druck der abgesaugten Luft herrscht. Lenkt man diese “Druckdifferenz” mit Hilfe des Aktors zur Servosteuerung, können die Verschlüsse ohne Hilfe von Druckluft oder Federn gesteuert werden. Auf Grund des oben beschriebenen Funktionsprinzips wird davon abgeraten, diese Ventile an Anlagen mit niedrigem Vakuumgrad einzusetzen (kleiner als 850 mbar absolut, das entspricht 15 % des Vakuums).
