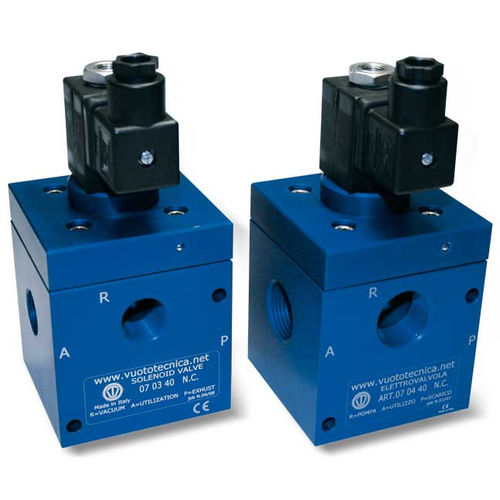

Direktgesteuertes Magnetventil 070x40N series
3-WegeNONC

direktgesteuertes Magnetventil
direktgesteuertes Magnetventil
direktgesteuertes Magnetventil
direktgesteuertes Magnetventil
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Bedienung
direktgesteuert
Wege/ Positionen
3-Wege
Funktion
NC, NO
Medium
Luft
Corpus
IP65, IP54, anodisiertes Aluminium
Weitere Eigenschaften
Standard
DN

0,5 in, 0,75 in, 1 in, 1,5 in

Temperatur

Min: -5 °C
(23 °F)

Max: 60 °C
(140 °F)

Druck

Min: 0,5 mbar
(0 psi)

Max: 850 mbar
(12,3 psi)

Beschreibung

Die Dreiwege-Vakuum-Magnetventile dieser Baureihe werden direkt, in zwei Positionen, mit konischen Verschlüssen betätigt, die durch das Vakuum selbst gesteuert werden. Normal geschlossen werden standardmäßig geliefert, normalerweise offen auf Anfrage. Sie bestehen aus einem eloxierten Aluminiumkörper, in dem die Verbindungsanschlüsse hergestellt werden, zwei Silikonverschlüssen, die auf einem Edelstahlschaft montiert sind, und einer Membran aus einer speziellen Leinenmischung; ein Stellglied, das durch eine elektrische Spule betätigt wird, leitet das Vakuum zur Servosteuerung. Das Funktionsprinzip dieser Magnetventile basiert auf der Druckdifferenz zwischen der Pumpe oder dem Vakuumerzeuger und dem Druck der angesaugten Luft. Durch die Übertragung dieses „Differenzdrucks“ zur Servosteuerung über das Stellglied ist es möglich, die Schieber ohne Druckluft oder Federn zu steuern. Für das vorstehend beschriebene Funktionsprinzip wird nicht empfohlen, sie bei Systemen mit niedrigem Vakuumniveau (weniger als 850 mbar absolut, entsprechend 15 % des Vakuums) einzusetzen. Das Fehlen von Federn, Reibung und dynamischen Eigenspannungen ist für die hohe Eingriffsgeschwindigkeit und die Lebensdauer des Ventils von Vorteil. Die elektrische Spule ist standardmäßig vollständig kunstharzummantelte, wasserdichte Ausführung, Isolationsklasse F (bis 155 °C) nach VDE-Normen, mit elektrischen Anschlüssen an drei Klemmen von 6,3 mm, für Stecker nach EN 175301-803 (ex DIN 43650). Schutzart IP 54; IP 65 mit eingestecktem Stecker. Zulässige Toleranz des Nennwertes der Spannung: ±10%.Maximale Absorption: 20 A.V. bei AC und 18 W bei DC.

Kataloge

Für dieses Produkt ist kein Katalog verfügbar.

Alle Kataloge von VUOTOTECNICA anzeigen
