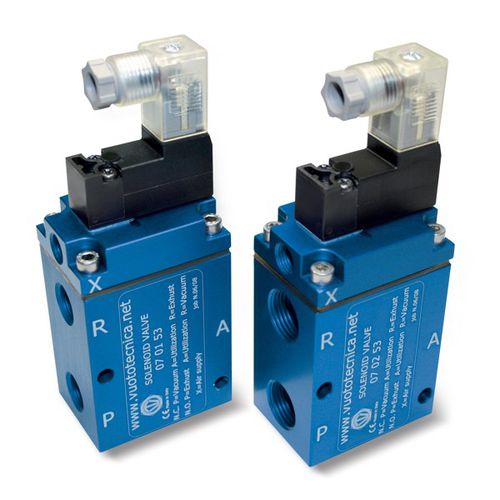

Vorgesteuertes Magnetventil 070x53 series
3-WegeNONC

vorgesteuertes Magnetventil
vorgesteuertes Magnetventil
vorgesteuertes Magnetventil
vorgesteuertes Magnetventil
vorgesteuertes Magnetventil
vorgesteuertes Magnetventil
vorgesteuertes Magnetventil
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Bedienung
vorgesteuert
Wege/ Positionen
3-Wege
Funktion
NC, NO
Medium
Luft
Corpus
IP65, IP54
Weitere Eigenschaften
bistabil, energiesparend
DN

Min: 0,25 in

Max: 3 in

Temperatur

Min: -5 °C
(23 °F)

Max: 60 °C
(140 °F)

Druck

Min: 0,5 mbar
(0 psi)

Max: 3.000 mbar
(43,5 psi)

Beschreibung

Servogesteuerte 3-wege-vakuum-magnetventile mit bistabilem elektropilot-impulsventil und elektrischer spule mit niedriger stromaufnahme Die Funktion diese Magnetventile ist dieselbe wie die der zuvor beschriebenen 3-Wege-Ventile. Auch ihre Bauweise ist dieselbe; das, was sie jedoch von den vorhergehenden unterscheidet, ist ein bistabiles Elektropilot-Impulsventil, das durch eine integrierte elektrische Spule mit niedriger Stromaufnahme betätigt wird und die Stellung der Verschlüsse bei einem einfachen elektrischen Impuls verändert und bis zum nächsten Impuls von gegenteiliger Polarität beibehält- auch bei fehlendem Strom; aus diesem Grund können sie nur mit Gleichstromspulen geliefert werden. Auf Grund dieser Eigenschaft ist ihr Einsatz besonders überall dort empfehlenswert, wo eine absolut sicherere Verbindung mit der Vakuumquelle gefordert ist, auch bei fehlender elektrischer Versorgung. Die elektrische Spule des Elektropilotventils ist vollständig mit Kunstharz überzogen, hermetisch dicht, Isolationsklasse F (bis 155 °C) gemäß VDE-Normen, mit elektrischen Anschlüssen mit zwei Anschlussklemmen von 3 mm, für Mikro-Steckverbinder gemäß EN 175301-803 (ehem. DIN 43650) - C. Schutzart IP 54; IP 65 bei eingestecktem Steckverbinder. Sie sind erhältlich für Spannungen von 12-24V/CC. Zulässige Toleranz auf den Nominalwert der Spannung: ±10%. Max. elektrische Leistung: 1 W Der Steckverbinder ist um 180° auf der Spule schwenkbar und kann auf Anfrage mit LED Leuchten, Entstörkreis und/oder Schutzvorrichtungen vor Überspannung und Polumkehrung geliefert werden. An diesen Magnetventilen kann keine Druckknopfvorrichtung für die manuelle Betätigung installiert werden.
