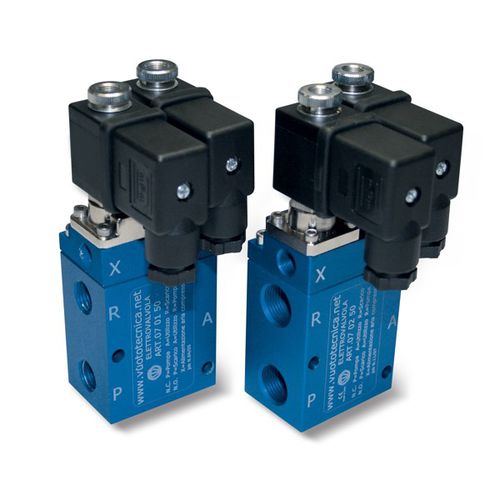

Vorgesteuertes Magnetventil 070x51 series
3-WegeNONC

vorgesteuertes Magnetventil
vorgesteuertes Magnetventil
vorgesteuertes Magnetventil
vorgesteuertes Magnetventil
vorgesteuertes Magnetventil
vorgesteuertes Magnetventil
vorgesteuertes Magnetventil
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Bedienung
vorgesteuert
Wege/ Positionen
3-Wege
Funktion
NC, NO
Medium
Luft
Corpus
IP65, IP54
DN

Min: 0,25 in

Max: 3 in

Temperatur

Min: -5 °C
(23 °F)

Max: 60 °C
(140 °F)

Druck

Min: 0,5 mbar
(0 psi)

Max: 3.000 mbar
(43,5 psi)

Beschreibung

Servogesteuerte 3-wege-vakuum-magnetventile mit zwei elektrischen spulen Die Funktion dieser Magnetventile ist dieselbe wie die der zuvor beschriebenen 3-Wege-Magnetventile. Auch ihre Bauweise ist dieselbe; das, was sie jedoch von den vorhergehenden unterscheidet, sind die beiden Spulen, die die Stellung der Verschlüsse bei einem einfachen elektrischen Impuls verändern und bis zum nächsten Impuls beibehaltenauch bei fehlender Druckluft an der Servosteuerung oder fehlendem Strom. Auf Grund dieser Eigenschaft ist ihr Einsatz besonders überall dort empfehlenswert, eine absolut sicherere Verbindung mit der Vakuumquelle gefordert ist, auch bei elektrischer oder pneumatischer Versorgung (Selbsthaltung). Die elektrische Spule entspricht den Standards und ist vollständig mit Kunstharz überzogen, hermetisch dicht, Isolationsklasse F (bis 155 °C) gemäß VDE-Normen, mit elektrischen Anschlüssen mit drei Anschlussklemmen von 6,3 mm, für Anschlüsse gemäß EN 175301-803 (ehem. DIN 43650). Schutzart IP 54; IP 65 bei eingestecktem Steckverbinder. Zulässige Toleranz auf den Nominalwert der Spannung: ±10%. Maximale Aufnahme: 8 ÷ 16.5 V.A. bei Wechselstrom und 6.5 ÷ 16 W bei Gleichstrom. Die elektrischen Spulen können um 180° geschwenkt werden. Der Steckverbinder ist um 180° auf der Spule schwenkbar und kann auf Anfrage mit LED Leuchten, Entstörkreis und/oder Schutzvorrichtungen vor Überspannung und Polumkehrung geliefert werden. Technische Eigenschaften Betriebsdruck: 0,5 bis 3000 mbar absolut Druck an der Servosteuerung: siehe Tabelle Temperatur der angesaugten Luft: -5 bis +60 °C
